引言
隨著有中國自主知識產權的第三代移動通信標準TD-SCDMA商用網測試日趨完成，大規模的3G網絡即將在全國各地組建，作為組網的重要支撐技術，測試儀的開發顯得非常重要。
對網絡故障進行快速診斷并降低網絡中斷時間是3G信令測試系統的主要用途之一。當3G系統發生故障時，需要使用測試設備接入關鍵的信令鏈路監測點，并進行協議測試和分析。通常來說，通用移動通信系統（universalmobiletelecommuniCAtionsystem，UMTS）網絡故障主要可分為2大類：UMTS的陸地?zé)o線接入網絡（UMTSterrestrialradioaccessnetwork，UTRAN）側故障和核心網（corenetwork，CN）側故障。由于3GPPR4（Release4）UTRAN的網絡結構和協議同GSM系統相比有了較大變化，因此比較容易出現問題；而R4核心網和GSM系統基本相同，因此出現問題的概率相對較小。由于Iub和Iu接口是UTRAN中最重要的測試接口，一般來說需要同時對這2個接口進行數據采集和關聯性分析[1-3]。
若要有效地診斷3G網
絡故障，網絡工程師需要對UMTS各接口和相關協議有較全面和深入的理解，這樣才能迅速找到存在的問題，并對其中的關鍵字段進行分析。所有這些工作，都離不開一臺具備全面解碼、呼叫跟蹤和統計功能的3G信令測試設備的配合。
CDR（calldatarecord）在PSTN中表示呼叫數據記錄，現在延伸意思為一個完整的流程，CDR合成是上述功能的基礎，對網絡中消息按信令流程進行歸類，并用索引方式把這些消息聯系到一起，然后才便于完成諸如呼叫跟蹤和呼損統計等高級功能[4-5]。
我們?cè)诒疚闹袑⒁訲D-SCDMAUTRAN中Iub接口間的各個協議的CDR合成，多協議關聯為例，對CDR合成的方法進行描述。該方法同樣實用于WCDMA系統。
1、Iub接口中的信令消息

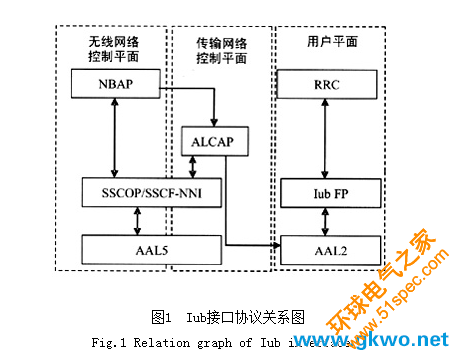

圖1為Iub接口中協議的關系圖。Iub接口協議棧包含3個協議平面，分別是無線網絡控制平面、傳輸網絡控制平面和用戶平面，分別對應3個協議的信令流程，即NBAP（NodeBapplicationpart，NodeB應用部分）、ALCAP（accesslinkcontrolapplicationprotocol，接入層鏈路控制應用協議）、IubFP（frameprotocol）消息[6]。FP所承載的協議包括無線資源控制（radioresourcecontrol，RRC），包數據集中協議（packetdataconvergenceprotocol，PDCP）等。這3個協議有著緊密的聯系，當無線網絡控制器（radionetworkcontroller，RNC）發起傳輸信道管理或者無線連接管理相關過程的時候，是通過NBAP協議的相關過程來實現，比如CommonTransportChannelSetup，RadiolinkSetup，RadiolinkAddition等。但同時需要對用戶平面鏈路進行分配或刪除，在Iub接口上，用戶數據（FP）通過ATM結構中的AAL2傳送，此時需要建立控制機制，ALCAP定義了與用戶面建立、釋放傳輸承載的方式，因此需要ALCAP協議來完成這些操作。一般情況下，如果不涉及到用戶平面時，Iub接口中就只有NBAP過程的消息。當涉及到用戶平面的時候，情況要復雜得多[7]。

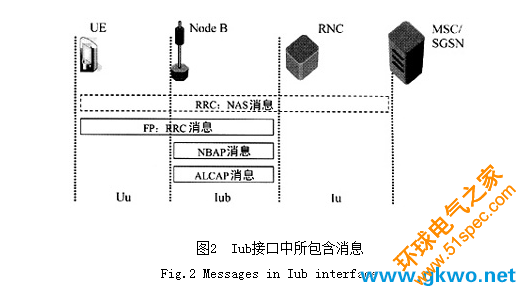

RNC在以下2種情況下將涉及到用戶平面的操作：一種是對小區的公共傳輸信道做操作的時候；另一種是為UE提供專用信道的時候。在對傳輸信道做操作的過程中，用戶平面只有FP同步消息，不會有RRC消息。當RNC涉及到對UE操作時候，需要先在RNC和UE之間建立一個無線連接（RRC連接），建立過程大致如下：UE先向RNC請求建立RRC連接，RNC收到請求后根據具體情況選擇是否為該UE建立專用信道。如果要建立專用信道（dedicatedchannel，DCH），RNC將通過NBAP協議請求建立無線鏈路或者重配置無線鏈路，NodeB成功應答后，RNC將通過ALCAP協議分配DCH所需的AAL2鏈路，成功分配后RNC通過前向接入信道（forwardaccesschannel，F(xiàn)ACH）發送RRC建立成功消息。如果不需要為該UE建立專用信道，那么就沒有上述NBAP和ALCAP過程，RNC將直接通過FACH發送RRC建立成功消息，該消息將指示UE只能通過公共傳輸信道傳輸所有的消息給RNC。圖2顯示了Iub接口中可能會出現的消息種類。
至此，可歸納出Iub接口的流程大致有4類：
①純NBAP過程；
②NBAP過程+ALCAP過程+FP（公共傳輸信道，同步消息）；
③NBAP過程+ALCAP過程+FP（DCH，包括同步消息和RRC消息）；
④RRC過程（公共信道傳輸，共享信道傳輸）。
其中②和③可以歸為一類處理。不難看出，Iub接口的CDR合成可先按NBAP，ALCAP，F(xiàn)P，RRC消息合成，然后再進行多協議的關聯。雖然RRC是在FP之上的，但一個RRC流程的消息可能會出現在多個FP里面，所以這里將兩者進行了區分。
2、Iub接口CDR合成基本原理和實現算法
下面以上節中流程類型③（NBAP過程+ALCAP過程+FP）的消息合成進行詳細介紹，因?yàn)檫@是最復雜的一類，對該類型

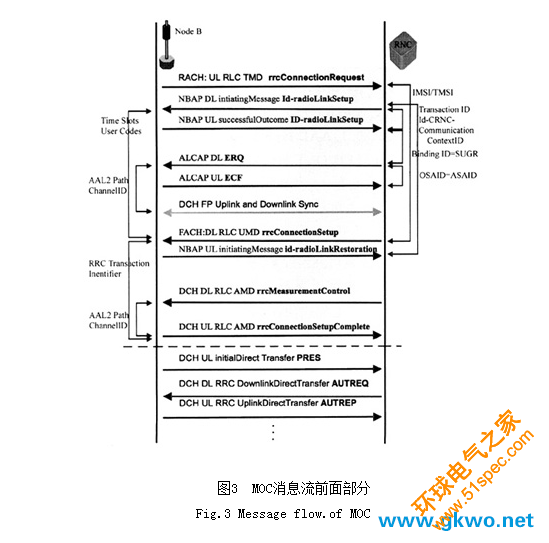

的CDR合成方法包含了其它3種類型的CDR合成方法。具體又以移動發起呼叫（mobileorientedcall，MOC）為例（見圖3），對RRC建立連接，以及怎樣實現NBAP，ALCAP，F(xiàn)P，RRC的消息合成，多協議關聯等基本原理進行了描述。
如圖3所示，虛線上面消息流程為RRC建立過程部分，也將是CDR合成的主要部分。首先UE通過RACH隨機接入信道發送rrcConnectionRequest消息請求建立RRC連接，該消息中包含IMSI/TMSI和建立原因參數，RNC收到請求后發起無線鏈路建立請求intiatingMessageId-radiolinkSetup（如果已經建立了無線鏈路，將發起無線鏈路資源重配置請求），NodeB通過successfulOutcomeID-radiolinkSetup確認請求后，RNC將為UE分配DCH專用信道，即調用ALCAP協議分配AAL2鏈路來承載DCH，DCH經過同步后，所有該UE的RRC消息將在該DCH上傳輸。成功分配后，RNC發起rrcConnectionSetup建立RRC連接，NodeB通過rrcConnectionSetupComplete確認，至此，RRC建立成功，NAS（Non-AccessStratum，非接入層）消息將通過RRC消息封裝發送到RNC，再經過Iu接口發送到MSC。
對Iub接口的各協議關聯方法說明如下（參見圖3各連接箭頭的指示，暫不考慮NAS消息的合成）：
●NBAP消息關聯：同一過程的NBAP消息用消息中TransactionID參數進行關聯，涉及同一個UE的不同NB·AP過程之間的消息用Id-CRNC-CommunicationContextID參數進行關聯。
●ALCAP消息關聯：一個流程的ACLAP消息可通過OSAID和DSAID參數進行關聯。
●RRC消息關聯：同一過程的RRC消息可通過RRCTransactionID進行關聯，同一個UE的RRC消息可通過I·MSI/TMSI進行關聯。在公共傳輸信道中的RRC消息可以根據MAC中UEID來區分是否屬于同一個UE。
Iub接口的多協議關聯如下（參見圖3各連接箭頭的指示）：
●NBAP消息和RRC消息關聯：TDD模式中通過TimeSlots和UserCodes進行關聯，F(xiàn)DD模式下通過Scramblingcode進行關聯。
●NBAP消息和ALCAP消息關聯：通過NBAP消息中的BindingID參數值與ALCAP的ERQ消息中的SUGR參數值相等的方法進行關聯。
●ALCAP消息和RRC（DCH中的）消息關聯：通過承載RRC消息中DCH信道的VPI/VCI/CID與ALCAP的ERQ消息中的PathID（VPI/VCI經過換算等于PathID），ChannelID（CID=ChannelID）進行關聯。
按照上述先對各個協議進行合成，然后協議之間進行合成，協議間合成按一定的時間周期進行，最后得到的結果便是所需的Iub接口CDR信息。
3、Iub接口CDR合成算法分析
該CDR合成算法主要是根據一些關鍵參數進行查找、匹配來確定是否屬于同一個消息流程，因此在這個過程中，需要一些臨時存儲方式來保存沒有匹配到的消息，在內存分配上比較復雜，涉及動態分配內存。另外，該合成算法涉及大量的查找、匹配，所以需要建立許多方便查找的索引，比較好地建立索引方法顯得至關重要，但是建立這些索引也是要耗費時間的，所以根據具體情況應使用具體的索引建立方法，我們?cè)谠O(shè)計過程中除了平衡二叉樹以外也曾采用其它索引建立方法，比如二叉樹，哈希表等。

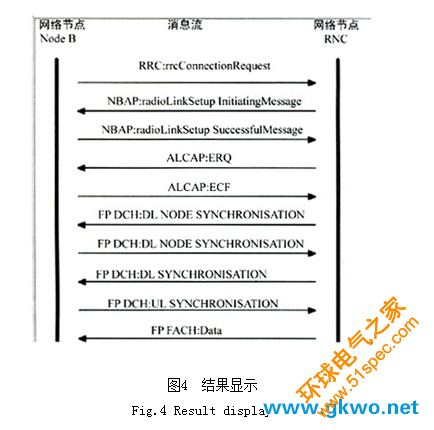

協議間合成是定期執行的操作，時間周期的長短選擇也將影響合成的效率。如果間隔時間太短，每關聯一次完成的流程很少，同時也耗費了時間；時間太長了缺乏實時性。而我們采用的是多線程的方式單獨用一個線程來完成多協議關聯，效果非常好。圖4為該方法應用到TD-SCDMA網絡測試儀中的執行結果。
4、結束語
通過對Iub接口各消息流程的深入分析和研究，結合Iu接口，使用C++語言進行編碼測試，能很好地達到CDR合成的效果，實現多協議乃至多接口間的協議關聯。該程序模塊已經應用到重慶郵電大學通信網與測試技術重點實驗室TD-SCDMA網絡測試儀中，效果良好。
