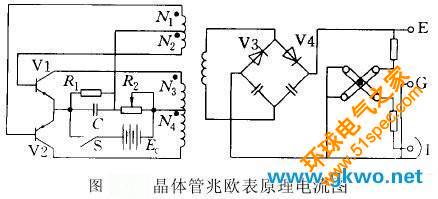

    晶體管兆歐表是一種不用手搖發電機而直接采用直流電源供電的儀表。由晶體管振蕩器產生的交變電壓經變壓器及倍壓整流后輸出直流電壓，如圖所示。振蕩器是一種磁耦合多諧振蕩電路。直流電壓Ec經電阻R1、R2分壓供給晶體三極管V1及V2的基極偏壓。Ec經S接通后，由于對稱接線總有些不平衡，設V1集電極電流即變壓器繞組N3中電流稍大于N4中電流，則變壓器鐵芯中便有磁通產生，磁通在N1、N2中所產生的感應電動勢方向是使V1基極進一步變負，V2基極進一步變正，強烈的正反饋使V1迅速導通而V2迅速截止。可以認為Ec加到相當于上而N4相當于不通，鐵芯便逐漸被磁化。當鐵芯逐漸磁化到飽和時，磁通不再增加，感應電動勢消失，V1基極電流減小，使鐵芯磁通下降，于是產生了相反方向的感應電動勢，強烈的正反饋又使V2導通、V1截止。如此周而復始，產生脈沖振蕩，使變壓器輸出端感應出高壓方波交流電壓。經變壓器升壓和倍壓整流裝置，可產生5000V的直流高電壓，量程范圍可達0-100000MΩ。
