一、引言：
數控機床是數字控制機床（Computer numerical control machine tools）的簡稱，是一種裝有程序控制系統的自動化機床。該控制系統能夠邏輯地處理具有控制編碼或其他符號指令規定的程序，并將其譯碼，用代碼化的數字表示，通過信息載體輸入數控裝置。經運算處理由數控裝置發出各種控制信號，控制機床的動作，按圖紙要求的形狀和尺寸，自動地將零件加工出來。數控機床較好地解決了復雜、精密、小批量、多品種的零件加工問題，是一種柔性的、高效能的自動化機床，代表了現代機床控制技術的發展方向，是一種典型的機電一體化產品。
二、公司介紹：
沈陽某數控機床有限公司主營產品為金屬切削機床，主要有數控車床、數控銑鏜床、立式加工中心、臥式加工中心、龍門式加工中心、數控鉆床、重大型數控機床、高速銑削中心、激光切割機、質量定心機及各種數控專用機床和數控刀架等，千余種規格，市場覆蓋全國，并出口80多個國家和地區。
三、用現場及設備：
四、應用現場工藝要求：
1）要求低頻力矩大：低頻時（1~10Hz）能出來150%額定轉矩。
2）轉矩動態響應速度快，穩速精度高：能實現很好的動態響應效果，依據負載的變化，通過輸出轉矩的變化很快做出響應，從而實現轉軸速度的穩定。
3）減速停車速度快：通常數控機床的加減速時間都是比較短的，加速時間靠變頻器的性能保證，減速時間則依靠外加制動電阻或制動單元。
4）可靠性高：變頻器故障率低，運行穩定可靠。
五、利用何種功能解決此應用要求：
歐科傳動PT200系列變頻器在0.5HZ輸出180%轉矩，動態響應快，全智能控制系統，制動功能強大，0.5秒啟停，V/F磁通矢量，轉速精度高，強大的過流能力，可達210%，完全滿足用戶需求。
六、電氣接線圖，參數設置：

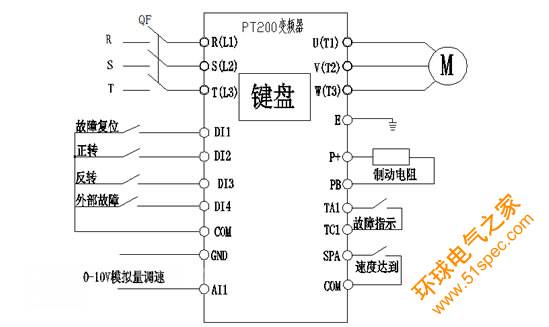

接線圖

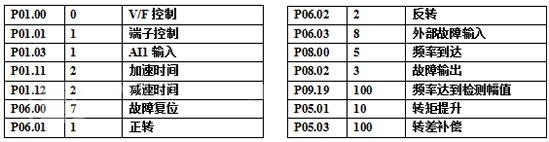

參數設置如下表
七、此工況變頻器的日常保養和維護、注意事項等：
1. 此工況環境較差，需定期清理維護，確保變頻器通風良好，有利于散熱；
2. 強烈建議變頻器有良好接地，切勿零線地線共用；
3. 建議變頻器控制線和主回路分開走線，如無法避免，建議控制線與主回路垂直走線；
4. 避免金屬鐵屑進去變頻器控制柜造成短路。
