漏電保護裝置，我們在日常生活、工作中都經常用到，但不知道大家對“漏電保護裝置的選用”是否知道呢？本文收集整理了一些資料，希望本文能對各位讀者有比較大的參考價值。

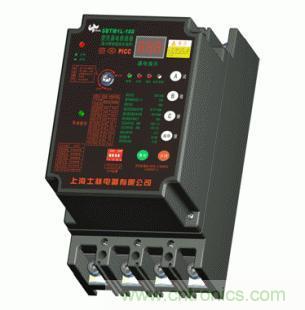

漏電保護開關的選用與維護管理" width="250" height="130">
漏電保護裝置的選用

選用漏電保護裝置應當考慮多方面的因素。其中，首先是正確選擇漏電保護裝置的漏電動作電流。

選用漏電保護裝置應當考慮多方面的因素。其中，首先是正確選擇漏電保護裝置的漏電動作電流。在浴室、游泳池、隧道等觸電危險性很大的場所，應選用高靈敏度、快速型漏電保護裝置（動作電流不宜超過 10ma ）。

如果安裝場所發生人觸電事故時，能得到其他人的幫助及時脫離電源，則漏電保護裝置的動作電流可以大于擺脫電流；如系快速型保護裝置，動作電流可按心室顫動電流選取。如果是前級保護，即分保護前面的總保護，動作電流可超過心室顫動電流。如果作業場所得不到其他人的幫助及時脫離電源，則漏電保護裝置動作電流不應超過擺脫電流。在觸電后可能導至嚴重二次事故的場合，應選用動作電流 6ma 的快速型漏電保護裝置。

為了保護兒童或病人，也應采用動作電流 10ma 以下的快速型漏電保護裝置。對于ⅰ類手持電動工具，應視其工作場所危險性的大小，安裝動作電流 10 ～ 30ma 的快速型漏電保護裝置。選擇動作電流還應考慮誤動作的可能性。保護器應能避開線路不平衡的泄漏電流而不動作；還應能在安裝位置可能出現的電磁干擾下不誤動作。選擇動作電流還應考慮保護器制造的實際條件。例如，由于純電磁式產品的動作電流很難做到 40ma 以下而不應追求過高靈敏度的電磁式漏電保護裝置。在多級保護的情況下，選擇動作電流還應考慮多級保護選擇性的需要，總保護宜裝靈敏度較低的或有少許延時的漏電保護裝置。

用于防止漏電火災的漏電報警裝置宜采用中靈敏度漏電保護裝置。其動作電流可在 25 ～ 1000ma 內選擇。連接室外架空線路的電氣設備應裝用沖擊電壓不動作型漏電保護裝置。

對于電動機，保護器應能躲過電動機的起動漏電電流（ 100kw 的電動機可達 15ma ）而不動作。保護器應有較好的平衡特性，以避免在數倍于額定電流的堵轉電流的沖擊下誤動作。對于不允許停轉的電動機應采用漏電報警方式，而不應采用漏電切斷方式。

對于照明線路，宜根據泄漏電流的大小和分布，采用分級保護的方式。支線上選用高靈敏度的保護器，干線上選用中靈敏度保護器。

在建筑工地、金屬構架上等觸電危險性大的場合，ⅰ類攜帶式設備或移動式設備的應配用高靈敏度漏電保護裝置。

電熱設備的絕緣電阻隨著溫度變化在很大的范圍內波動。例如，聚乙烯絕緣材料 60 ℃時的絕緣電阻僅為 20 ℃時的數十分之一。因此，應按熱態漏電狀況選擇保護器的動作電流。

對于電焊機，應考慮保護器的正常工作不受電焊的短時沖擊電流、電流急劇的變化、電源電壓的波動的影響。對高頻焊機，保護器還應有良好的抗電磁干擾性能。

對于有非線性零件而產生高次諧波以及對有整流零件的設備，應采用零序電流互感器二次側接有濾波電容的保護器，而且互感器鐵心應選用剩磁低的軟磁材料制成。

漏電保護裝置的極數應按線路特征選擇。單相線路選用二極保護器，僅帶三相負載的三相線路或三相設備可選用三極保護器，動力與照明合用的三相四線線路和三相照明線路必須選用四極保護器。

漏電開關的額定電壓、額定電流、分?jǐn)嗄芰Φ刃阅苤笜?biāo)應與線路條件相適應。漏電保護裝置的類型與供電線路、供電方式、系統接地類型和用電設備特征相適應。


漏電保護開關的選用與維護管理" width="250" height="254">
漏電保護裝置的選用


漏電保護裝置安裝和運行

一、漏電保護裝置安裝

漏電保護裝置的防護類型和安裝方式應與環境條件和使用條件相適應。有金屬外殼的ⅰ類移動式電氣設備和手持電動工具、安裝在潮濕或強腐蝕等惡劣場所的電氣設備、建筑施工工地的電氣施工機械設備、臨時性電氣設備、賓館類的客房內的插座、觸電危險性較大的民用建筑物內的插座、游泳池或浴池類場所的水中照明設備、安裝在水中的供電線路和電氣設備，以及醫院直接接觸人體的電氣醫用設備（胸腔手術室的除外）等均應安裝漏電保護裝置。

對于公共場所的通道照明電源和應急照明電源、消防用電梯及確保公共場所安全的電氣設備、用于消防設備的電源（如火災報警裝置、消防水泵、消防通道照明等）、用于防盜報警的電源，以及其他不允許突然停電的場所或電氣裝置的電源，漏電時立即切斷電源將會造成事故或重大經濟損失。在這些情況下，應裝設不切斷電源的漏電報警裝置。

從防止電擊的角度考慮，使用安全電壓供電的電氣設備、一般環境條件下使用的具有雙重絕緣或加強絕緣結構的電氣設備、使用隔離變壓器供電的電氣設備、在采用不接地的局部等電位聯結措施的場所中使用的電氣設備，以及其他沒有漏電危險和電擊危險的電氣設備可以不安裝漏電保護裝置。

漏電保護裝置的安裝應符合生產廠產品說明書的要求

裝有漏電保護裝置的電氣線路和設備的泄漏電流必須控制在允許范圍內。所選用漏電保護裝置的額定不動作電流應不小于電氣線路和設備的正常泄漏電流的最大值的 2 倍。當電氣線路或設備的泄漏電流大于允許值時，必須更換絕緣良好的電氣線路或設備。當電氣設備裝有高靈敏度的漏電保護裝置時，電氣設備單獨接地裝置的接地電阻可適當放寬，但應限制預期的接觸電壓在允許范圍內。安裝漏電保護裝置的電動機及其他電氣設備在正常運行時的絕緣電阻值不應低于 0.5m ω。

安裝漏電保護裝置前，應仔細檢查其外殼、銘牌、接線端子、試驗按鈕、合格證等是否完好。

用于防止觸電事故的漏電保護裝置只能作為附加保護。加裝漏電保護裝置的同時不得取消或放棄原有的安全防護措施。

安裝帶有短路保護的漏電開關，必須保證在電弧噴出方向留有足夠的飛弧距離。漏電保護裝置不宜裝在機械振動大或交變磁場強的位置。安裝漏電保護裝置應考慮到水、塵等因素的危害，采取必要的防護措施。

安裝漏電保護裝置后，原則上不能撤掉低壓供電線路和電氣設備的基本防電擊措施，而只允許在一定范圍內作適當?shù)恼{(diào)整。

二、漏電保護裝置接線

漏電保護裝置的接線必須正確。接線錯誤可能導致漏電保護裝置誤動作，也可能導致漏電保護裝置拒動作。

接線前應分清漏電保護裝置的輸入端和輸出端、相線和零線，不得反接或錯接。輸入端與輸出端接錯時，電子式漏電保護裝置的電子線路可能由于沒有電源而不能正常工作。

組合式漏電保護裝置控制回路的外部連接應使用銅導線，其截面積不應小于 1.5mm2 ，連接線不宜過長。

漏電保護裝置負載側的線路必須保持獨立，即負載側的線路（包括相線和工作零線）不得與接地裝置連接，不得與保護零線連接，也不得與其他電氣回路連接。在保護接零線路中，應將工作零線分開；工作零線必須經過保護器，保護零線不得經過保護器，或者說保護裝置負載側的零線只能是工作零線，而不能是保護零線。

三、誤動作和拒動作

誤動作是指線路或設備未發生預期的觸電或漏電時漏電保護裝置的動作；拒動作是指線路或設備已發生預期的觸電或漏電時漏電保護裝置拒絕動作。誤動作和拒動作是影響漏電保護裝置正常投入運行，充分發揮作用的主要問題之一。

1.誤動作

誤動作的原因是多方面的。有來自線路方面的原因，也有來自保護器本身的原因。誤動作的主要原因及分析如下：

1）接線錯誤

例如，在 tn 系統中，如 n 線未與相線一起穿過保護器，一旦三相不平衡，保護器即發生誤動作；保護器后方的零線與其他零線連接或接地，或保護器后方的相線與其他支路的同相相線連接，或負荷跨接在保護器電源側和負載側，則接通負載時，也都可能造成保護器誤動作。

2）絕緣惡化

保護器后方一相或兩相對地絕緣破壞，或?qū)Φ亟^緣不對稱降低，都將產生不平衡的泄漏電流，導致保護器誤動作。

3）沖擊過電壓

迅速分?jǐn)嗟蛪焊行载?fù)載時，可能產生 20 倍額定電壓的沖擊過電壓，沖擊過電壓將產生較大的不平衡沖擊泄漏電流，導致快速型漏電保護裝置誤動作。

4）不同步合閘

不同步合閘時，首先合閘的一相可能產生足夠大的泄漏電流，使保護器誤動作。

5）大型設備起動

大型設備的堵轉電流很大，如保護器內零序電流互感器的平衡特性不好，則起動時互感器一次線的漏磁可能造成誤動作。

6）偏離使用條件

環境溫度、相對濕度、機械振動等超過保護器設計條件時可造成其誤動作。

7）保護器質量低劣

由于零件質量不高或裝配質量不高均會降低保護器的可靠性和穩定性，并導致誤動作。

8）附加磁場

如保護屏蔽不好，或附近裝有流經大電流的導體，或裝有磁性元件或較大的導磁體，均可能在互感器鐵心中產生附加磁通量導致誤動作。

2.拒動作

拒動作比誤動作少見，但拒動作造成 危險性比誤動作大，拒動作的主要原因及分析如下：

1）接線錯誤

用電設備外殼上的保護線（ pe 線）接入保護器將導致設備漏電時拒動作。

2）動作電流選擇不當

保護器動作電流選擇過大或整定過大將造成保護器拒動作。

3）產品質量低劣 互感受器二次回路斷路、脫扣元件沾粘等質量缺陷可造成保護器拒動作。

4）線路絕緣阻抗降低或線路太長 由于部分電擊電流不沿配電網工作接地或保護器前方的絕緣阻抗而沿保護器后方的絕緣阻抗流經保護器返回電源，將導致保護器拒動作。

四、使用和維護

運行中的漏電保護裝置外殼各部及其上部件、連接端子應保持清潔，完好無損。連接應牢固，端子不應變色。漏電保護開關操作手柄靈活、可靠。

漏電保護裝置安裝完畢后，應操作試驗按鈕檢驗漏電保護器的工作特性，確認可以在正常動作后才允許投入使用。使用過程中也應定期試驗按鈕試驗其可靠性。為了防止燒壞試驗電阻，不宜過于頻繁地試驗。

運行中漏電保護裝置外殼膠木件最高溫度 得超過 65 ℃，外殼金屬件最高溫度不得超過 55 ℃ 。保護裝置一次電路各部絕緣電阻不得低于 1.5mω

如果運行中的漏電保護器突然掉閘，須查明原因，排除故障后再合閘送電。
