鎖相環，我們在日常生活、工作中都經常用到，但不知道大家對“鎖相環電路設計心得”是否知道呢？本文收集整理了一些資料，希望本文能對各位讀者有比較大的參考價值。
鎖相環電路 鎖相環電路設計心得
鎖相環是一種控制晶振使其相對于參考信號保持恒定相位的電路，在數字通信系統中使用比較廣泛。目前微處理器或DSP集成的片上鎖相環，主要作用則是通過軟件實時地配置片上外設時鐘，提高系統的靈活性和可靠性。此外，由于采用軟件可編程鎖相環，所設計的系統處理器外部允許較低的工作頻率，而片內經過鎖相環微處理器提供較高的系統時鐘。這種設計可以有效地降低系統對外部時鐘的依賴和電磁干擾，提高系統啟動和運行的可靠性，降低系統對硬件的設計要求。
TMS320F28l2處理器的片上晶振和鎖相環模塊為內核及外設提供時鐘信號，并且控制器件的低功耗工作模式。片上晶振模塊允許使用2種方式為器件提供時鐘，即采用內部振蕩器或外部時鐘源。如果使用內部振蕩器，必須在XI/XCLKIN和X2這兩個引腳之間連接一個石英晶體，一般選用30 MHz。如果采用外部時鐘，可以將輸人的時鐘信號直接接到XI/XCLKIN引腳上，而X2懸空，不使用內部振蕩器。晶體振蕩器及鎖相環模塊結構如圖1 所示。
外部XPLLDIS引腳可以選擇系統的時鐘源。當XPLLDIS為低電平時，系統直接采用外部時鐘或外部晶振作為系統時鐘；當XPLLDIS為高電平時，外部時鐘經過PLL倍頻后為系統提供時鐘。系統可以通過鎖相環控制寄存器來選擇鎖相環的工作模式和倍頻的系數。表1列出了鎖相環配置模式。
表1 鎖相環配置模式
鎖相環模塊除了為C28x內核提供時鐘外，還通過系統時鐘輸出提供快速和慢速2種外設時鐘，如圖2所示。而系統時鐘主要通過外部引腳XPLLDIS及鎖相環控制寄存器進行控制。因此，在系統采用外部時鐘并使能PLL（XPLLDIS＝1）的情況下，可以通過軟件設置C28x內核的時鐘輸人。
如果XPLLDIS為高電平，使能芯片內部鎖相環電路，則可以通過控制寄存器PLLCR軟件設置系統的工作頻率。但要注意，在通過軟件改變系統的工作頻率時，必須等待系統時鐘穩定后才可以繼續完成其他操作。此外，還可以通過外設時鐘控制寄存器使能外設時鐘。在具體的應用中，為降低系統功耗，不使用的外設最好將其時鐘禁止。外設時鐘包括快速外設和慢速外設兩種，分別通過HISPCP和LOSPCP寄存器進行設置。下面給出改變鎖相環倍頻系數和外設時鐘的具體應用程序。
鎖相環電路設計心得
真正是調試才能發現設計中的問題。太哦是工程的第一件就是先調節電源電路。在電電原的調試過程中，我發現LM317輸出總是受到輸入的影響。可能就是因為調節端子的電流在輸出端產生的電壓太大了，這個原因可能和我采用比較的大電位器來作為調節電阻有關。
著就是晶振的問題。我采用的是KSS的晶振。發現這個晶振每個的引腳在晶振的下面，而后每個引腳的側面有兩個小的引腳，后來發現其中的一個并沒有和下面的引腳連在一起。在第一次焊接的時候就是沒有注意到這個問題，然后把側面的兩個都連上，最后沒出信號。后來正確的安裝后就號了。引腳的順序，帶點的引腳和與其相鄰的引腳要接3.3V的電壓，一個是電源引腳另一個是選通引腳。與帶點的引腳相對角的是輸出引腳。另一個引腳接地，整個晶振的外殼是接地的。因為這個資料不太好查，所以這里說明一下供以后參考。

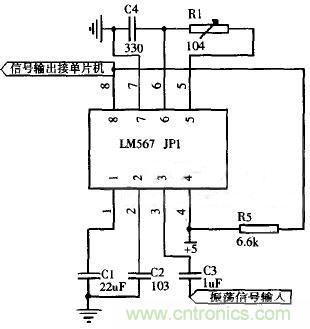

鎖相環電路
這些配置完，然后按照仿真的結果把環路濾波器電阻和電容安裝好。接著就是單片機程序的調試了。我特意在一次機會買了個特價的PIC 單片機的調試工具PICKIT2 DEBUG express,后來買到之后發現這個的調試功能有限，不能支持PIC12xx系列的單片機。這個對于我的調試極為的不方便。這的進行燒寫。在燒寫過程中也一直報錯，原因好像是USERID的問題，后來經過幾次的嘗試，始終不行。最后我采用的是開發板自帶的pic單片機PIC16F917,開始的時候采用SPI 模式進行工作，但是后來一直不太理想。最后采用最原始的高低電平的變換來模擬時鐘的方法。最后采用這種方法成功了。但是其中還是遇到了很多的問題。開始我并不是很清楚PIC 單片機的存儲結構的問題。PIC 的單片機有程序存儲器和數據存儲器。對于PIC16F917來說，他的程序存儲器和數據存儲器都有四個頁面。當程序很長時，需要占用多個頁面。但是目前我還沒有學要那么長。是否在不同頁面調用程序要切換程序存儲器頁面，還沒研究過。但是在數據存儲器間進行訪問時，一定要這樣切換頁面。
