目前，小電流接地系統及接地系統的特點在當代的應用可謂是越來越廣泛，小電流接地系統及接地系統的特點是值得我們好好學習的，現在我們就深入了解小電流接地系統及接地系統的特點。


小電流接地系統及接地系統的特點

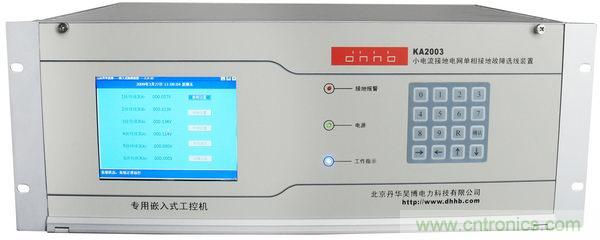

小電流接地系統和大電流接地系統

現在的10KV 110KV 220KV 500KV （國網已經有1000KV）高壓輸電線路都是沒有零線的，因?yàn)檫@些電壓等級都是不可以直接被設備（少數超高壓設備除外）所接受的。而我們平時用電最多的是 3相4線制（TN—C系統），3根火線+1零線。而零線的作用是：1.中性線（N線），和火線一起接成相電壓。2.充當某些運行設備的中性點接地（工作接地）。3.和設備外殼相接充當保護（P線）。而這些在10KV以上電壓等級是不需要的，110KV以上的輸電線路上方有2條架空零線（或稱架空避雷線、架空地線），其作用是起避雷作用（防止雷電波）。所以日常見到的高壓進線沒零線。 9 r5 _/ w1 P$ d: C
問到1相接地的問題，高壓輸電線都是需要保護的（禁止在無保護的條件下運行），110KV一般有一套保護，220KV以上則需要2套原理不同、且來自不同廠家的保護，運用比較廣泛的是光纖縱差和高頻保護。當發生一相接地的時候會發生跳閘，因?yàn)榫€路都有重合閘（分單重、3重、綜重），在判定為永久性故障后不進行重合。所以：短路——重合——跳閘。 , _" b" p+ V& h' x" A3 p
關于大、小電流接地系統的問題，大電流接地系統是指中性點直接接地系統，像我們的3相4線制就屬于，因?yàn)樵诎l(fā)生故障的時候接地電流會比較大。小電流接地系統包括：中性點不接地系統、中性點經消弧線圈接地系統、中性點經大電阻接地系統。發生故障的時候接地電流比較小。
電力的變壓器為什么需要裝有瓦斯保護？在電網的變壓器中，差動保護和瓦斯保護一起構成變壓器的主保護，差動保護是用首末兩端電流的對比判斷故障然后動作的，保護的是變壓器的繞組、套管、到CT側，差動保護屬于電氣量保護。瓦斯保護是屬于非電氣量的保護，裝在油箱和油枕之間，分過氣流和過油流，如果變壓器內部發生短路，那么短路電流會分解變壓器油而產生氣體，讓瓦斯繼電器發出告警信號（輕瓦斯保護），短路嚴重的時候，氣溫很高，會讓油面上升，沖到瓦斯繼電器的動作位置，發生跳閘信號（重瓦斯保護）。由于瓦斯保護可以保護到差動保護所保護不到的位置——鐵心。所以瓦斯和差動一起構成變壓器的主保護。


我國現在的10KV 110KV 220KV 500KV （國網已經有1000KV）高壓輸電線路都是沒有零線的，因?yàn)檫@些電壓等級都是不可以直接被設備（少數超高壓設備除外）所接受的。而我們平時用電最多的是 3相4線制（TN—C系統），3根火線+1零線。而零線的作用是：1.中性線（N線），和火線一起接成相電壓。2.充當某些運行設備的中性點接地（工作接地）。3.和設備外殼相接充當保護（P線）。而這些在10KV以上電壓等級是不需要的，110KV以上的輸電線路上方有2條架空零線（或稱架空避雷線、架空地線），其作用是起避雷作用（防止雷電波）。所以日常見到的高壓進線沒零線。 9 r5 _/ w1 P$ d: C
問到1相接地的問題，高壓輸電線都是需要保護的（禁止在無保護的條件下運行），110KV一般有一套保護，220KV以上則需要2套原理不同、且來自不同廠家的保護，運用比較廣泛的是光纖縱差和高頻保護。當發生一相接地的時候會發生跳閘，因?yàn)榫€路都有重合閘（分單重、3重、綜重），在判定為永久性故障后不進行重合。所以：短路——重合——跳閘。 , _" b" p+ V& h' x" A3 p
關于大、小電流接地系統的問題，大電流接地系統是指中性點直接接地系統，像我們的3相4線制就屬于，因?yàn)樵诎l(fā)生故障的時候接地電流會比較大。小電流接地系統包括：中性點不接地系統、中性點經消弧線圈接地系統、中性點經大電阻接地系統。發生故障的時候接地電流比較小。
電力的變壓器為什么需要裝有瓦斯保護？在電網的變壓器中，差動保護和瓦斯保護一起構成變壓器的主保護，差動保護是用首末兩端電流的對比判斷故障然后動作的，保護的是變壓器的繞組、套管、到CT側，差動保護屬于電氣量保護。瓦斯保護是屬于非電氣量的保護，裝在油箱和油枕之間，分過氣流和過油流，如果變壓器內部發生短路，那么短路電流會分解變壓器油而產生氣體，讓瓦斯繼電器發出告警信號（輕瓦斯保護），短路嚴重的時候，氣溫很高，會讓油面上升，沖到瓦斯繼電器的動作位置，發生跳閘信號（重瓦斯保護）。由于瓦斯保護可以保護到差動保護所保護不到的位置——鐵心。所以瓦斯和差動一起構成變壓器的主保護。


我國現在的10KV 110KV 220KV 500KV （國網已經有1000KV）高壓輸電線路都是沒有零線的，因?yàn)檫@些電壓等級都是不可以直接被設備（少數超高壓設備除外）所接受的。而我們平時用電最多的是 3相4線制（TN—C系統），3根火線+1零線。而零線的作用是：1.中性線（N線），和火線一起接成相電壓。2.充當某些運行設備的中性點接地（工作接地）。3.和設備外殼相接充當保護（P線）。而這些在10KV以上電壓等級是不需要的，110KV以上的輸電線路上方有2條架空零線（或稱架空避雷線、架空地線），其作用是起避雷作用（防止雷電波）。所以日常見到的高壓進線沒零線。 9 r5 _/ w1 P$ d: C
問到1相接地的問題，高壓輸電線都是需要保護的（禁止在無保護的條件下運行），110KV一般有一套保護，220KV以上則需要2套原理不同、且來自不同廠家的保護，運用比較廣泛的是光纖縱差和高頻保護。當發生一相接地的時候會發生跳閘，因?yàn)榫€路都有重合閘（分單重、3重、綜重），在判定為永久性故障后不進行重合。所以：短路——重合——跳閘。 , _" b" p+ V& h' x" A3 p
關于大、小電流接地系統的問題，大電流接地系統是指中性點直接接地系統，像我們的3相4線制就屬于，因?yàn)樵诎l(fā)生故障的時候接地電流會比較大。小電流接地系統包括：中性點不接地系統、中性點經消弧線圈接地系統、中性點經大電阻接地系統。發生故障的時候接地電流比較小。
電力的變壓器為什么需要裝有瓦斯保護？在電網的變壓器中，差動保護和瓦斯保護一起構成變壓器的主保護，差動保護是用首末兩端電流的對比判斷故障然后動作的，保護的是變壓器的繞組、套管、到CT側，差動保護屬于電氣量保護。瓦斯保護是屬于非電氣量的保護，裝在油箱和油枕之間，分過氣流和過油流，如果變壓器內部發生短路，那么短路電流會分解變壓器油而產生氣體，讓瓦斯繼電器發出告警信號（輕瓦斯保護），短路嚴重的時候，氣溫很高，會讓油面上升，沖到瓦斯繼電器的動作位置，發生跳閘信號（重瓦斯保護）。由于瓦斯保護可以保護到差動保護所保護不到的位置——鐵心。所以瓦斯和差動一起構成變壓器的主保護。

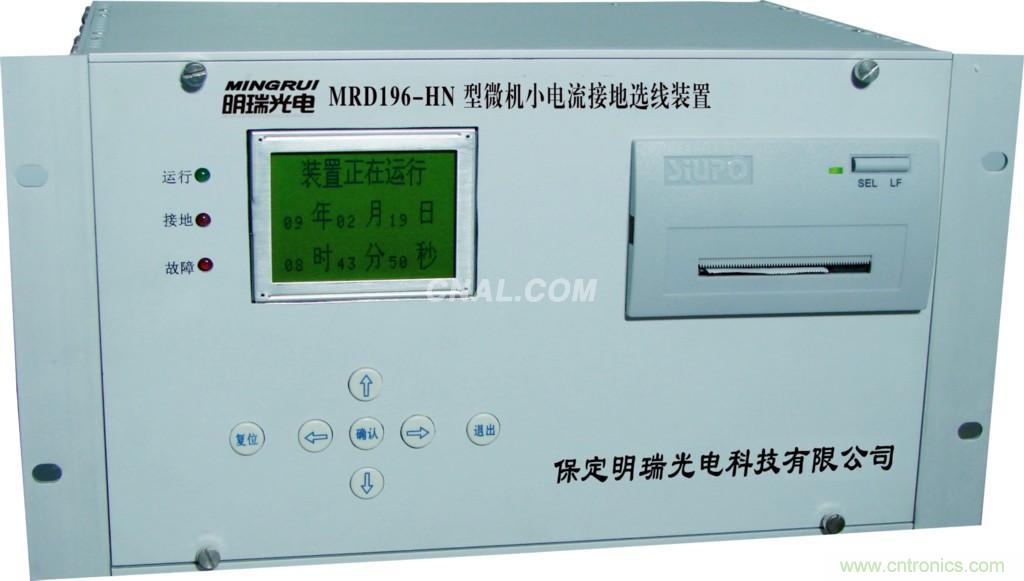

系統接地的特點

    電力系統按接地處理方式可分為大電流接地系統（包括直接接地，電抗接地和低阻接地）、小電流接地系統（包括高阻接地，消弧線圈接地和不接地）。我國3～66kV電力系統大多數采用中性點不接地或經消弧線圈接地的運行方式，即為小電流接地系統。
    在小電流接地系統中，單相接地是一種常見的臨時性故障，多發生在潮濕、多雨天氣。發生單相接地后，故障相對地電壓降低，非故障兩相的相電壓升高，但線電壓卻依然對稱，因而不影響對用戶的連續供電，系統可運行1～2h，這也是小電流接地系統的最大優點。但是若發生單相接地故障時電網長期運行，因非故障的兩相對地電壓升高 31/2倍，可能引起絕緣的薄弱環節被擊穿，發展成為相間短路，使事故擴大，影響用戶的正常用電。還可能使電壓互感器鐵心嚴重飽和，導致電壓互感器嚴重過負荷而燒毀。同時弧光接地還會引起全系統過電壓，進而損壞設備，破壞系統安全運行。因此，值班人員一定要熟悉接地故障的處理方法，當發生單相接地故障時，必須及時找到故障線路予以切除
