目前，組合邏輯電路設計在當代的應用可謂是越來越廣泛，組合邏輯電路設計是值得我們好好學習的，現在我們就深入了解組合邏輯電路設計。

組合邏輯電路設計

什么是組合邏輯電路設計？

組合邏輯電路設計是根據給出的邏輯問題，設計出一個組合邏輯電路去滿足提出的邏輯功能要求。組合邏輯設計是組合邏輯分析的逆過程，即最終畫出滿足功能要求的組合邏輯電路圖。

組合邏輯電路設計的步驟

組合邏輯電路的設計步驟如下：

1．仔細分析設計要求，做出輸入／輸出變量的邏輯規定，根據給出的條件，列出真值表。

2.將真值表寫入卡諾圖，化簡。卡諾圖法化簡是一種很方便、很準確的化簡方法，只要有足夠的細心，化簡結果就不會有問題。

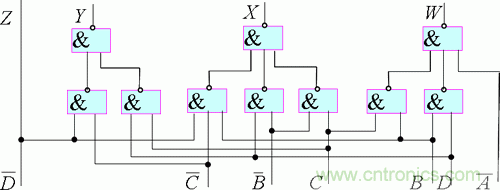

3．畫邏輯電路圖。卡諾圖法化簡后得到最簡的與-或表達式，若需要其他的形式，可先轉化后再作圖。


組合邏輯電路設計實例分析

例：某單位舉辦游藝晚會，男士持紅票入場，女士持黃票入場，持綠票不管男女均可入場，試用與非門設計這個游藝晚會入場放行的邏輯控制電路。

組合邏輯電路設計

第一步：由題意找出輸入、輸出變量，列真值表。題中出現男、女、黃票、紅票、綠票共五個變量，有人會建議設五個輸入變量，可是若細細想來，可看出男、女為表示對立的變量，可用一個變量A的兩種狀態來表示。可設A=O為女，A=1表示男。剩下的紅票、黃票、綠票分別用B、C、D來表示，即B=1為持紅票，B=O為沒有紅票；C=1為持黃票，C=O為沒有黃票：D=1為持綠票，D=O為沒有綠票：設L為輸出變量，L=1可入場，L=0不可入場。根據上述邏輯規定，按題意列出真值表如附表。

第二步：將真值表寫入卡諾圖，化簡。在畫包圍圈的過程中(見圖1)，要注意以下幾點：

①包圍圈越大。越好(合并后得到的乘積項中因子最少)。
②包圍圈的個數越少越好(表達式乘積項項數最少)。
③同一個"1"方塊可以被圈多次(因?yàn)锳+A＝A，對邏輯函數的正確性無影響)。
④每個圈要有新的成分，如果某一圈中所有的"1"方塊均被別的包圍圈包圍，則此圈所表示的乘積項是多余的。
⑤畫包圍圈時，可先圈大，后圈小，不要遺漏任何方塊(否則函數會出錯)。

組合邏輯電路設計總結

綜上所述，可看出設輸入、輸出變量是邏輯電路設計的第一關鍵，只有變量設得恰當，才能根據題意順利地列出正確的真值表。卡諾圖法化簡是第二關鍵，不過只要按照化簡規則，仔細分析作答，并化簡成題里所需要的形式，然后根據邏輯表達式畫出相應的邏輯電路圖即可。
