1、濾波器

由于感抗和容抗對各次諧波的反應不同，電感對高頻電流有抑制作用，電容對高頻電流起分流作用，將電感、電容組成的不同電路接在輸入和輸出之間，可以讓某些所需分量順利通過而抑制某些不需要的分量，這種電路稱為濾波器。

2、對稱非正弦周期三相電壓的分解

設非正弦周期三相電壓分別為

如果把3相電壓分別展開成傅里葉級數，則

其第k項為

當k=1,7,13,?時，諧波電源的相序?yàn)?/span>A,B,C(正序)；

當k=5,11,17,?時，諧波電源的相序?yàn)?/span>A,C,B(負序)；

當k=3,9,15,?時，諧波電源為零序。

    正負序都可以按對稱三相電路歸為一相電路的計算方法計算。零序諧波作用下產生的響應是非正弦周期電路分析中的一個特殊問題。

3、對稱Y-Y聯接的三相非正弦周期電流電路

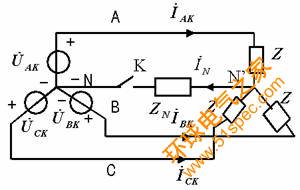

零序諧波作用下產生的響應是對稱三相非正弦周期電流電路分析中的一個特殊問題?，F(xiàn)以Y-Y聯接的三相電路為例，加以說明，如圖1所示：

圖1

1）Y-Y聯接無中線時

對3次諧波分量，其中點電壓為：

2）Y-Y聯接有中線時

對3次諧波分量，其中點電壓為：

3）線電壓中不含零序諧波分量。
