從CPU到GPU,從內存到顯存再到閃存,各種芯片都在搞3D堆疊工藝,而堆疊最狠的,絕對是三星電子的3D V-NAND閃存。TechInsights最近拆解了三星最新的48層3D V-NAND,被其精湛的工藝徹底征服了。
拆解對象是三星最新的移動固態硬盤T3 2TB,應用了2015年8月份發布的3D V-NAND TLC閃存顆粒,每個晶粒(Die)的容量為256Gb(32GB),編號“K9AFGY8S0M”。

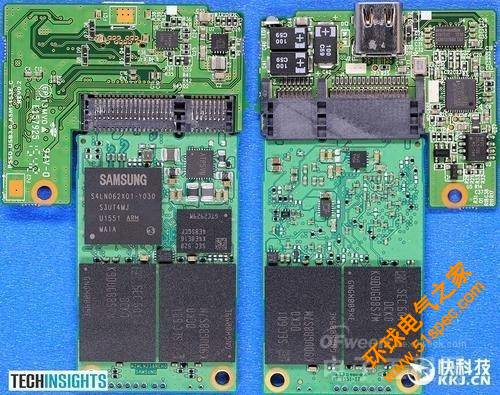

這塊硬盤PCB的正反面安裝了四顆閃存芯片,編號“K9DUB8S7M”,每顆容量512GB,內部封裝了16個我們想要探索的48層堆疊3D V-NAND晶粒。

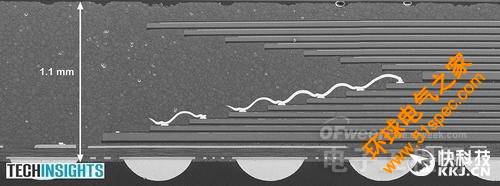

16顆晶粒相互堆疊以及采用傳統線鍵合技術連接的封裝橫截面。 這些晶粒的厚度只有40微米,是迄今所見封裝中最薄的,相比之下三星上代32層堆疊3D V-NAND中的晶粒厚度約為110微米。
