工作中難免需要快速計算一些線路、纜線的載流量，例如新上電網、設備，開關選型、電纜選型、變壓器選型都需要掌握纜線的載流量，這里簡單說一下載流量的幾個公式和口訣，讓你快速算出電纜的載流量來。 不需要硬背，結合實際多用幾次就會記住了。

結合電纜載流量最著名的兩個口訣做的快速計算載流量公式，其實兩個口訣也有矛盾的地方，因?yàn)槎际呛?jiǎn)明公式，難免都會有一些誤差，但影響不大，所以大家只需了解其中一種即可。

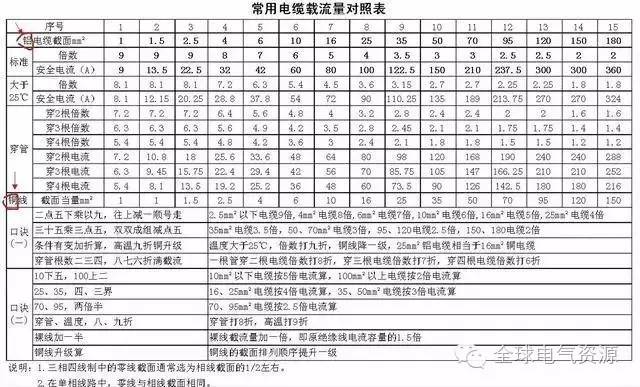

1常用電纜載流量對照表

▲點擊可查看大圖

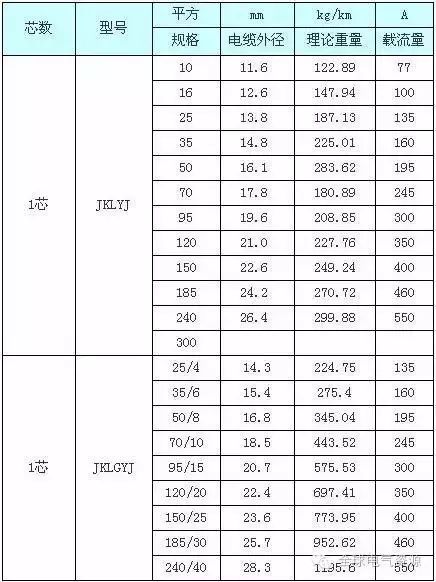

2架空線載流量快速查詢

▲點擊可查看大圖

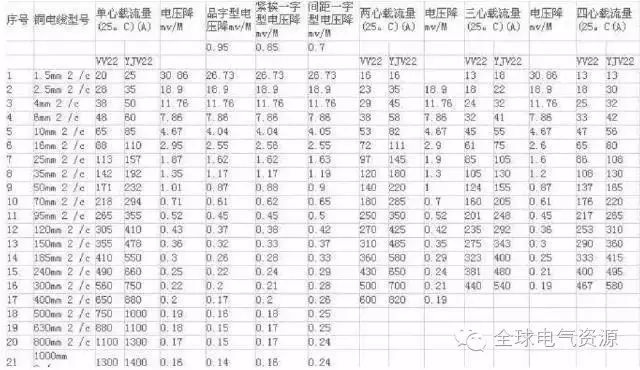

3最常用幾個型號的銅纜線載流量快速查詢

▲點擊可查看大圖

4銅鋁絞線載流量快速查詢

▲點擊可查看大圖

5銅鋁排載流量快速查詢

▲點擊可查看大圖

另外，銅排載流量也有一個非常簡明的計算公式：

單根矩形銅排載流量= 排寬 * (排厚 +8.5)A

例如：15*3的40℃時載流量=15*11.5=172.5A

100*8的40℃時載流量=100*16.5=1650A

雙層載流量＝1.5倍單層載流量

三層載流量＝2.0倍單層載流量

來源于網絡，全球電氣資源整理
