• 關鍵詞：                                                                電力監測                                                                EtherCAT                                                                端子模塊

• 摘要：傳統的自動化和電力測量技術的融合日益緊密。隨著將全新的 EL3783 電力監測超采樣端子模塊集成到標準控制系統中，高精度電網分析現在也可以用于發電系統。

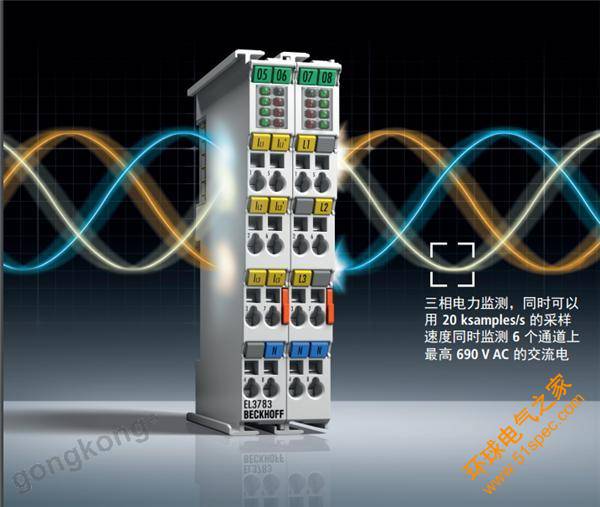

傳統的自動化和電力測量技術的融合日益緊密。隨著將全新的EL3783電力監測超采樣端子模塊集成到標準控制系統中，高精度電網分析現在也可以用于發電系統。最重要的是，可以直接在PLC中的6個通道上以20ksamples/s的采樣速度同時分析高達690V的三相交流電系統。

對于三個相位中的每個相位，EtherCAT端子模塊EL3783都可使用16位分辨率采樣最高400/690Vrms的電壓和最高1或5Arms的電流作為瞬時值。根據EtherCAT超采樣原理以最高達50μs的時間分辨率同時分析6個端子模塊通道，即明顯快于控制器周期時間。使用EtherCAT分布式時鐘功能，還可以在幾乎任何尺寸的系統中與其它EtherCAT設備同步（<1μs）進行測量，精確檢測電網連鎖故障。< span="">

例如，如果使用真有效值和性能計算或者復雜的用戶特定算法來分析電壓和電流曲線，則控制系統中會提供大量數據和相關詳細信息。此外，EtherCAT端子模塊EL3783通過自動切換電流量程達到額定量程 1 安培的650%，因此具有測量精度高的特定，最大測量誤差僅為0.2%（滿量程值的）。

EL3783端子模塊可以與TwinCAT3Power Monitoring軟件庫TF3650結合起來變成一個用于詳細分析電網的高動態測量系統，可以無縫集成到標準PC控制系統中。這樣可以確定在發生電壓跌落（低電壓穿越）時電網支撐測量的需求，或者可以使用諧波分析進行狀態監測，從而無需使用額外的加速傳感器。
