• 關鍵詞：                                                                智慧供水                                                                供水工程監控系統                                                                水源井                                                                加壓站無人值守系統

• 摘要：六枝工礦（集團）有限責任公司為實現礦區內供水系統的自動化管理，達到無人值守的目的，計劃對水源井及加壓供水站進行遠程監測和控制，經過多方對比，最終選定由我司負責整個供水工程監控系統的實施。

一、項目背景

六枝工礦（集團）有限責任公司為實現礦區內供水系統的自動化管理，達到無人值守的目的，計劃對水源井及加壓供水站進行遠程監測和控制，經過多方對比，最終選定由我司負責整個供水工程監控系統的實施。

二、項目需求

如礦區供水流程圖所示：水源井泵房有1臺深井泵，負責取水并經管道送水至加壓站蓄水池，水池內原水在重力作用下流經水處理設備后，由加壓泵（2臺）供水至供水壓力罐，壓力罐連接供水主管道，最后將處理后的水供給到礦區內居民用戶。

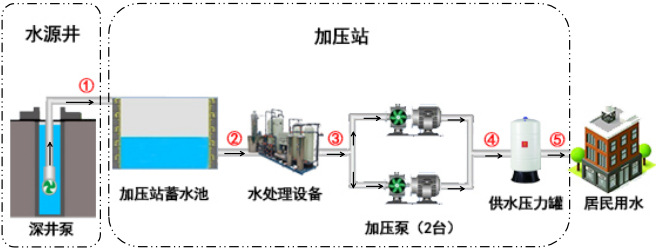

供水流程圖

礦區內整套控制系統采用光纖通訊（局域網內），水源井與加壓站之間距離為300-400米。加壓站設立監控中心，實現加壓站供水及水源井遠程控制，從而達到無人值守的目的。

三、解決方案

1. 第①環節中，在水源井泵房內安裝一套水源井測控終端（參考現場照片圖一），負責采集深井水位及設備運行狀態，當水位過低時出于對水泵的保護會自動停泵，除此之外，還接受控制中心（控制中心在加壓站控制室）下發的開關泵命令，實現開、關泵控制。

2. ②-⑤過程中，在加壓站泵房內部安裝了1套加壓站測控終端（參考現場照片圖二），對壓力罐出水管道的壓力數據進行實時監測，當壓力超過低限或高限時，將下達對2臺加壓泵進行啟動或停止的指令。加壓站測控終端還監測蓄水池水位，上報到控制中心，當水位超過高限時，通過控制中心對深井泵下達關閉指令，反之同理，從而實現了水源井與加壓站的聯動控制。

在以上控制過程中為減小泵損耗采用了輪泵機制。除了對泵的控制以外，加壓站測控終端還可監控水泵的運行、故障信號，水泵的三相電壓、電流信號以及處理后水的PH/余氯/濁度等信息，一旦發生水泵過載、缺相或水質不達標等問題，加壓站測控終端會立即在監控平臺軟件提示報警。

四、系統特點

●  實時監測水泵的運行狀態、故障狀態、三相電壓、三相電流等；

●  實時監測供水管網壓力、水池水位、供水水質等；

●  設備遠程控制；

●  數據異常報警功能。

五、項目總結

整個系統中測控終端及相應監控平臺軟件均由我司研發并提供，以上方案起草及實施過程，充分考慮了礦區內整個供水流程的邏輯關系，掌握好控制節點，最終實現了水源井和加壓站供水的遠程控制，達到了無人值守的目的。

六、現場照片

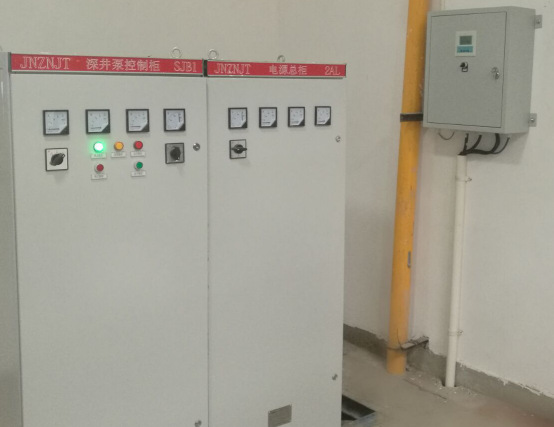

圖一、水源井測控終端

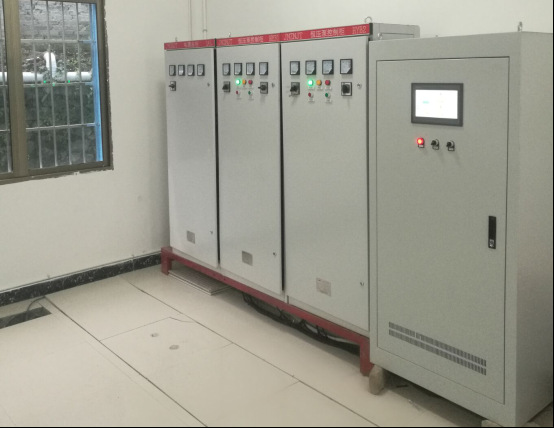

圖二、加壓站測控終端

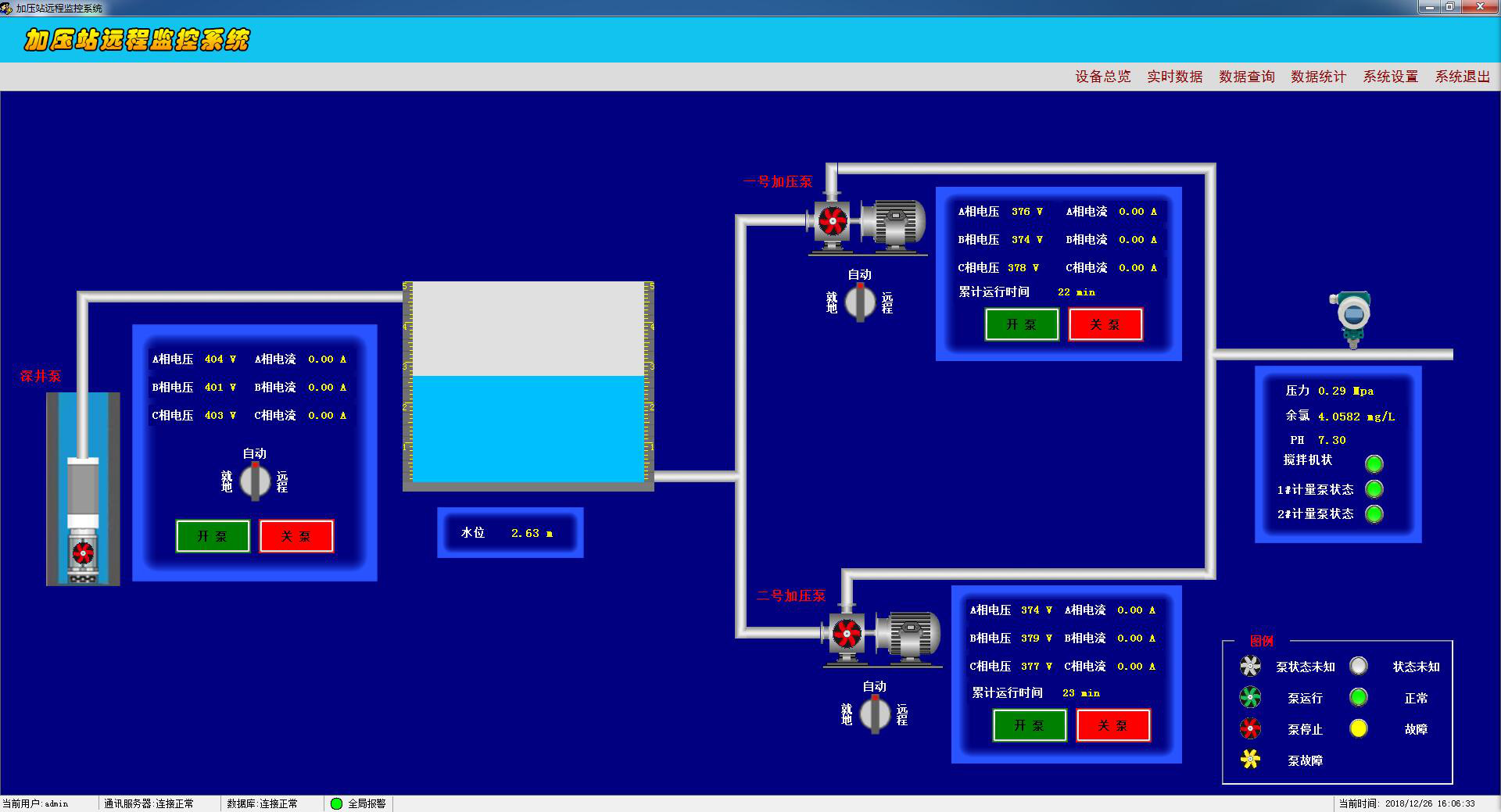

圖三、監控平臺軟件
