隨著中國工業化的不斷發展，拉絲機已在線材加工中扮演了不可或缺的角色，特別是在鋼絲、銅絲、塑料、竹筷、木材、電線電纜等行業中的使用已越來越廣泛。拉絲機按照其用途可分為金屬拉絲機、塑料拉絲機、竹木拉絲機等。其中，直列式拉絲機是加工金屬的主要生產設備，可一次性把鋼絲冷拉到所需的規格，工作效率高，設備占地面積小 ，屬于常見且比較先進的一種，但其對電動機的同步性及動態響應的快速性有更高的要求，是拉絲機中最難控制的一種。下面，我們來介紹易能EN700系列智能型變頻器在直列式拉絲機上的應用。

工藝介紹

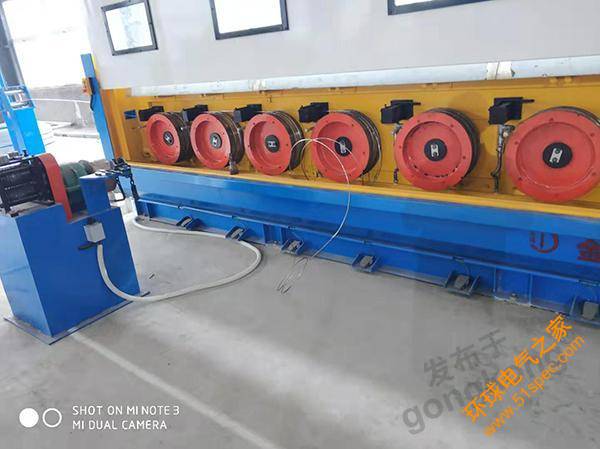

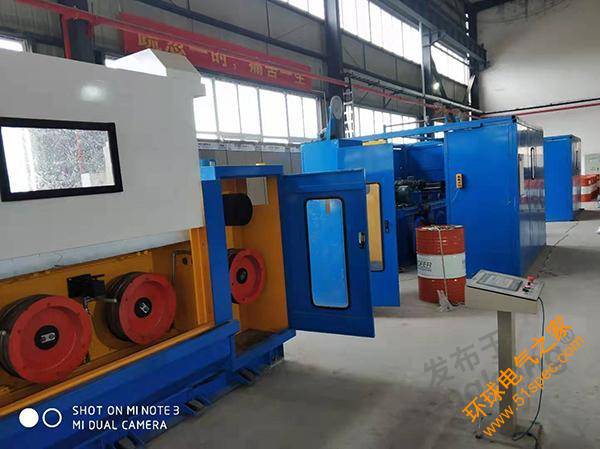

直列式拉絲機是常見的金屬線材加工設備，主要對鋼絲、銅絲、合金絲、焊絲等材料進行伸線加工，由放線、拉絲、收線部分組成。詳細介紹如下：

放線部分：主要將被加工材料送入拉絲部分，此階段的線纜能承受張力較大，采用被動式放線，要求電機在啟動和低速運行時力矩大，且運行速度穩定 。

拉絲部分：線材在此處經過各級拉伸模進行逐級拉伸（共13個模），其中每級均由一臺變頻器驅動一臺變頻電機進行傳動。在此工藝環節中，要求變頻器的性能可靠，使電機電速度精度高、動態響應快，線材張力恒定，不斷絲松絲，從而保證成品的質量。

收線部分：主要將加工好的線材收卷在線盤上，要求無論是啟動加速，停機減速，還是勻速運轉，都需與拉絲部分的電機線速度保持同步以保證穩定的收卷效果。

系統配置

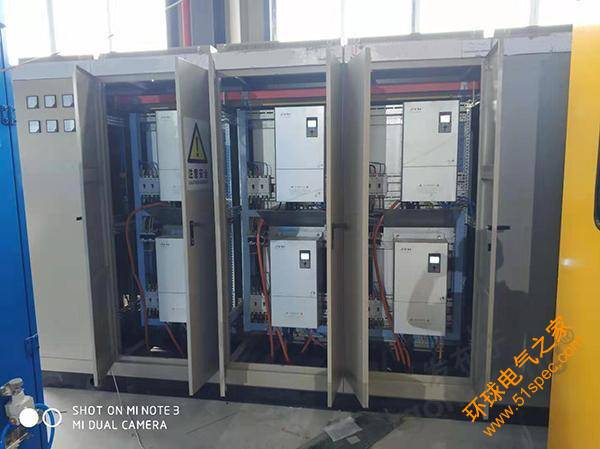

該現場設備系統采用MODBUS通訊進行作業，每套設備均配置19臺易能EN700系列智能型變頻器，其中拉絲部分，每級均由一臺變頻器驅動一臺變頻電機進行傳動，且每臺變頻器加裝擴展卡與電機編碼器相連形成閉環矢量控制。

參數設置

應用優勢

采用EN700系列變頻器使系統更精確，保障了設備的同步運行

具備媲美進口變頻器的閉環矢量控制，保證電機在低速運行時大力矩輸出

設備采用485通訊給定，動態響應快，確保設備平穩運行

實現了25m/s的高速生產，提高了設備的生產效率
