• 摘要：TR-Electronic的標準工業尺寸編碼器（58mm）為所有應用提供了充分的高品質性能，幾乎是所有應用的最佳解決方案。

TR-Electronic的標準工業尺寸編碼器（58mm）為所有應用提供了充分的高品質性能，幾乎是所有應用的最佳解決方案。

582系列的傳感器核心現在可以配備四種不同的采樣類型。對于對精度和線性度要求很高的應用，玻璃碼盤是必不可少的。標準CE_582單圈掃描15位，高分辨率CO_582單圈掃描最高18位。 0.01°的線性偏差使您可以實現高精度的應用。

磁學掃描單元堅固且防凝露。 CM_582在線性度為0.5°時提供高達13位的單圈分辨率，而“新”系列成員CP_582在0.1°的線性度下提供16位的單圈分辨率。TR絕對值編碼器即使沒有光學元件也可以實現高分辨率。

增量系列有多種型號可供選擇：每轉10,000或65,536個脈沖，可容易的編程修改。如果應用環境條件較苛刻，堅固的IP_582即使沒有玻璃碼盤也能提供10,000個脈沖。上述掃描類型都有允許用戶軟件控制輸出分辨率的功能。可編程增量式旋轉編碼器解決了后顧之憂：一個組件 - 所有分辨率。

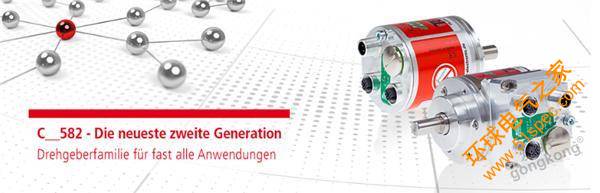

TR-Electronic新一代58mm編碼器將高效設計與最先進的功能相結合。

物理尺寸為58mm的編碼器符合當前的機械行業要求：TR提供標準伺服法蘭，夾緊法蘭和標準范圍內的英制法蘭。軸直徑范圍為6至15 mm和1/4“至1/2”。設備可提供實心軸，半空軸（盲孔）和空心軸（通孔），因此適用于各種驅動配置。所有新的C__582都是符合UL認證。

TR-Electronic絕對值編碼器提供所有標準工業接口。 SSI和Analog輸出是檢測簡單自動化任務中角度和位置的有效方法。傳統的現場總線，如Profibus，CANopen，DeviceNet甚至Interbus-S，可確保與已安裝的系統兼容。新一代絕對值編碼器始終跟隨現代工業以太網的變化，例如Profinet，EtherCAT，Ethernet IP，Powerlink和Sercos。根據總線系統和依據最新規范集成了更多可選項。 Drive-Cliq和BISS通常用于電機反饋系統。如果必須通過驅動器外部的反饋接口讀入附加編碼器，C__58也有與之相匹配的產品。 IO-link絕對值編碼器現在可用于動態性不高的過程監控。

編碼器的輸出接口通常與M23或M12連接器連接，M23或M12連接器安裝在外殼徑向位置或軸向后蓋上（僅適用于實心軸和盲孔軸）。也可提供帶接線端子或尾纖的定制長度電纜插座。堅固耐用的M12連接器已被證明對于工業以太網和現場總線非常可靠。工業以太網接口的連接方式也可以選擇放在編碼器的軸向或徑向位置，確保了在非常緊湊的空間進行安裝，從軸向看到的橫截面永遠不會大于58mm直徑。

尺寸為58mm的編碼器可作為雙重冗余編碼器，用于安全性需求的應用。整個編碼器系統（單圈采樣，多圈采樣，評估電子設備，電源和接口）雙重存在。還有冗余增量編碼器，獨立的可靠特性（MTTFd ...）適用于兩個通道中的每個通道，可以可靠地集成在控制系統中。

C__582編碼器平臺還可提供了特殊編碼器解決方案，均由TR-Electronic提供。

具有雙接口和附加接口的旋轉編碼器，具有實時能力的控制環境通常需要將當前編碼器局部位置反饋為SSI或增量信號，并使用諸如控制或輔助信號，例如作為驅動控制器的位置或速度反饋。這就是TR-Electronic為許多現場總線和工業以太網接口提供的特殊編碼器解決方案，可以直接在編碼器上輸出額外的SSI或增量信號。

即使是特殊的應用，例如兩個工業以太網接口的組合也是可能的。應用包括經典改造或重新設計，C__582編碼器可以同時提供現有系統和附加控制器，而不是機械地集成第二個編碼器。

重載工業型編碼器適用于惡劣的環境條件，特殊的承載和抗振軸承可吸收由皮帶或鏈條傳動產生的高軸負荷。 ATEX型號可用于防爆區域2/22 - 具有相同的外殼尺寸。TR-Electronic在不銹鋼外殼（C__84系列）中提供相同的技術，適用于惡劣環境。 115系列的保護外殼可防止機械沖擊。

TR-Electronic的582系列基于標準模塊化系統實現了多種可能的解決方案 - 完全適應客戶應用的要求。
