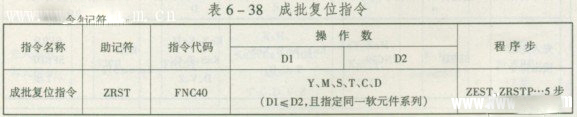

    (1)成批復位指令的助記符、指令代碼、操作數及程序步見表6—38所列。

    (2)指令梯形圖如圖6—67所示。成批復位指令指令梯形圖

    (3)指令說明：

    ①該指令的功能是把所指定區間的軟元件全部清“0”。

    ②[D1]、[D2]兩個操作數是指定同一軟元件，且[D1]的地址號≤[D2]的地址號。當[D1]的地址號>[D2]的地址號時，僅將[D1]指定的軟元件復位。

    ③該指令一般只作16位處理，但是可指定對32位的計數器復位，此時必須兩個操作數都是32位的計數器，如果一個16位而另一個32位，程序?qū)⒊鲥e(cuò)。
