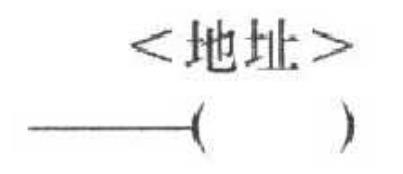

(1)指令符號。


(2)指令說明。
    (1)地址：由地址指出需要賦值的位。通過該指令的操作改變該位地址的信號狀態。
    (2)地址的數據類型：BOOL．。
    (3)地址可使用的存儲區域：I，Q，M，L，D。
    輸出線圈指令類似于電路圖中的繼電器線圈的作用，線圈是否被接通（“通電”），依照下列原則。
    a．如果信號流經過各個輸入接點（梯形邏輯符號串）到達了線圈，即線圈之前的指令檢查結果(RLO)為1，則線圈被接通，此時地址被賦值為1。
    b．如果信號流未能通過各個輸入接點（梯形邏輯符號串）到達線圈，即線圈之前的指令檢查結果(RLO)為0，則線圈不能被接通，此時地址被賦值為0。
    在應用輸出線圈指令時，輸出線圈只能放在程序段酌最右端；不能將輸出線圈單獨放在一個空的程序段中，但在一個程序段中可以有多個輸出線圈。

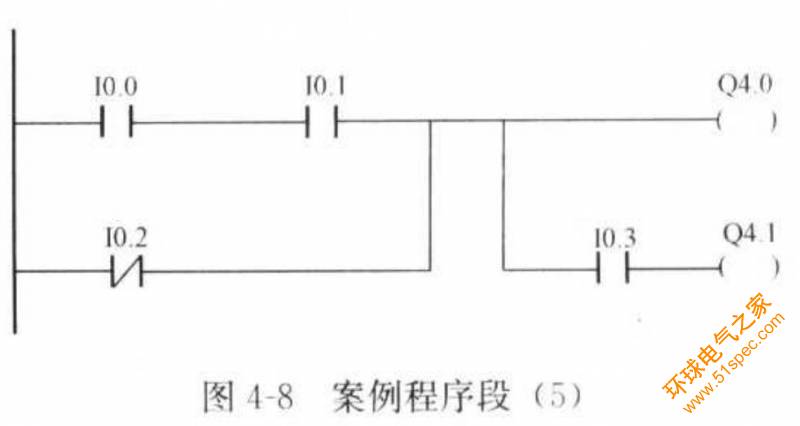

 (3)舉例。在圖4-8所示的案例程序段中，各指令之間的關系見表4-4、表4-5。
