    　　判斷一臺電動機能否直接起動，可用下面經驗公式來確定：

  (2-1)

    式中IST——電動機全壓起動電流，單位為A；

    IN——電動機額定電流，單位為A；

    S——電源變壓器容量，單位為kVA；

    P——電動機容量，單位為kW。

    通常規定：電源容量在180kVA以上，電動機容量在7kW以下的三相異步電動機可采用直接起動。

    　　三相籠型異步電動機降壓起動的方法有：定子繞組串電阻（電抗）起動；-Y—△降壓起動；延邊三角形降壓起動；自耦變壓器降壓起動。降壓起動的實質是，起動時減小加在電動機定子繞組上的電壓，以減小起動電流；而起動后再將電壓恢復到額定值，電動機進入正常工作狀態。

    一、定子繞組串電阻（電抗）起動控制線路

    　　１．定子串電阻降壓自動起動控制線路

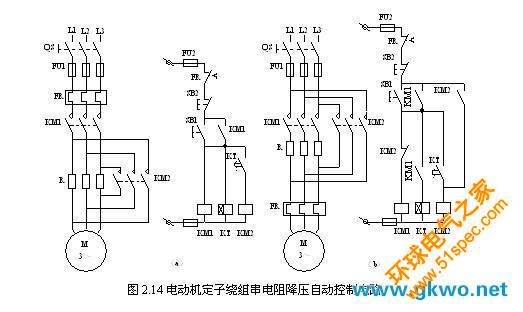

    圖2.14

    　（a）為電動機定子繞組串電阻降壓自動起動控制線路。

    　　電路的工作原理為：合上電源開關QS，按下起動按鈕SB1，KM1得電并自鎖，電動機定子繞組串入電阻R降壓起動，同時KT得電，經延時后KT常開觸頭閉合，KM2得電主觸頭將起動電阻R短接，電動機進入全壓正常運行。

    　　２．手動自動混合控制線路

    二、自耦變壓器降壓起動控制線路

    　　自耦變壓器降壓起動是指電動機起動時利用自耦變壓器來降低加在電動機定子繞組上的起動電壓。待電動機起動后，再將自耦變壓器脫離，使電動機在全壓下正常運行。

    　　１．按鈕、接觸器控制自耦變壓器降壓起動控制線路

    三、星形——三角形降壓起動控制線路

    　　星形——三角形（Y—△）降壓起動是指電動機起動時，把定子繞組接成星形，以降低起動電壓，減小起動電流；待電動機起動后，再把定子繞組改接成三角形，使電動機全壓運行。Y—△起動只能用于正常運行時為△形接法的電動機。

    　　１．按鈕、接觸器控制Y—△降壓起動控制線路

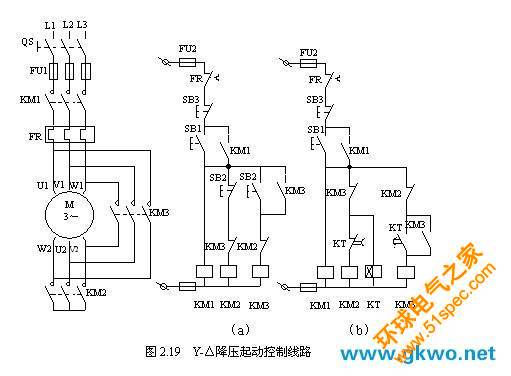

    圖2.19（a）為按鈕、接觸器控制Y—△降壓起動控制線路。線路的工作原理為：按下起動按鈕SB1，KM1、KM2得電吸合，KM1自鎖，電動機星形起動，待電動機轉速接近額定轉速時，按下SB2，KM2斷電、KM3得電并自鎖，電動機轉換成三角形全壓運行。

    　　２．時間繼電器控制Y—△降壓起動控制線路

    圖2.19（b）為時間繼電器自動控制Y—△降壓起動控制線路，電路的工作原理為：按下起動按鈕SB1，KM1、KM2得電吸合，電動機星形起動，同時KT也得電，經延時后時間繼電器KT常閉觸頭打開，使得KM2斷電，常開觸頭閉合，使得KM3得電閉合并自鎖，電動機由星形切換成三角形正常運行。

    四、延邊三角形降壓起動控制線路

    　　延邊三角形降壓起動是指電動機起動時，把電動機定子繞組的一部分接“△”形，而另一部分接成“Y”形，使整個定子繞組接成延邊三角形，待電動機起后，再把定子繞組切換成“△”形全壓運行。
