1.低壓斷路器的用途

　　低壓斷路器又稱自動空氣開關。分為框架式DW系列（又稱萬能式）和塑殼式DZ系列（又稱裝置式）兩大類。主要在電路正常工作條件下作為線路的不頻繁接通和分?jǐn)嘤茫⒃陔娐钒l(fā)生過載、短路及失壓時能自動分?jǐn)嚯娐贰?/p>

　　2.DZ系列斷路器的結構和工作原理

　　斷路器由觸頭系統、滅弧室、傳動機構和脫扣機構幾部分組成。如圖 所示。

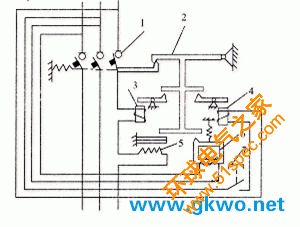

　　　　　　圖  DZ斷路器結構圖

1-主觸頭2-自由脫扣器3-過電流脫扣器4-分勵脫扣器

5-熱脫扣器6-失壓脫扣器7-按鈕
