漏電保護器不同于斷路器和隔離開關

斷路器除了有分合電路功能外，還具有短路保護功能。隔離開關只有分合電路功能。漏電保護器除了分合電路功能，并有短路保護功能外，還具有漏電保護功能（漏電電流在30mA——500mA不等）。

建筑供配電系統多采用TN—C—S系統

一般設置兩級漏電保護開關。第一級設置在電源進戶處的總開關處，即電源進戶處的總開關選用漏電電流值為300mA——500mA的4級（L1、L2、L3 和 N 線） 的漏電開關； 第二級設置在用戶開關箱中的插座回路（懸掛式空調回路允許不設置漏電開關），選用漏電電流值為30mA的2級（L1或L2或L3和N線）的漏電開關。從而防止了用電人員觸電事故的發生及提高了建筑供配電系統安全運行的可靠性。

漏電保護開關故障跳閘后，萬萬不可將漏電保護開關的漏電流檢測環節摘掉。應根據故障跳閘現象，分析故障跳閘原因，找出解決故障方法。

漏電開關故障跳閘現象大致有6種

第1種，用電設備本身絕緣損壞，導致用電時發生漏電開關故障跳閘現象。

第2種，線路潮濕絕緣強度降低，導致非用電時漏電開關故障跳閘現象。

第3種，人身意外觸電，導致漏電開關故障跳閘現象。

第4、5、6種，施工安裝時接線不正確，導致用電時發生漏電開關故障跳閘現象。

詳細分析如下↓↓↓

1用電設備本身絕緣損壞而漏電 （如圖1所示）

故障現象：插座回路用電時，插座回路漏電開關跳閘。

故障原因：經分析線路接線正確無誤，故判斷為用電設備本身絕緣損壞而漏電（設備中的N線與PE線短接） 。

解決方法：更換或維修用電設備。

JSTGtaaWNRLzY0MD93eF9mbXQ9anBlZw=="/>

2線路潮濕絕緣強度降低（如圖1所示）

故障現象：不用電時，也出現AL1中的總漏電開關或插座回路漏電開關跳閘。

故障原因：經分析，線路潮濕絕緣強度降低，導致漏電流超過了漏電開關允許漏電流值。也可能因線路短路所致。

解決方法：烘干線路，提高絕緣強度。檢查線路若是短路所致，排除短路故障。

3有人觸電，出現AL1中的總漏電開關或插座回路漏電開關跳閘（如圖1所示）

故障現象：AL1中的總漏電開關或插座回路漏電開關跳閘。

故障原因：有人觸電。

解決方法：加強全民用電安全教育，避免觸電事故發生。

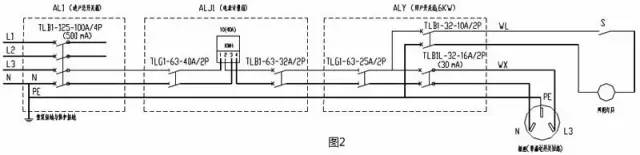

4施工安裝時接線不正確，照明回路中將N線接到PE線上了（如圖2所示）

故障現象：插座回路能正常用電，照明回路用電時，AL1中的總漏電開關跳閘。

故障原因： 經分析， 施工安裝時線路接線有誤， 不正確。 將照明回路中的N線誤接到PE線上了。

解決方法：將照明回路中的PE線改接到N線上。

5施工安裝時接線不正確，插座盒中的N線與PE線接錯了（如圖3所示）

故障現象：照明回路能正常用電，插座回路用電時，ALY中的插座漏電開關跳閘，有時AL1中的總漏電開關也跳閘。

故障原因：經分析，施工安裝時線路接線有誤，不正確。將插座盒中的N線與PE線接錯了。

解決方法：將插座盒中的N線與PE線對調。

6施工安裝時接線不正確，在AL1箱中N線與PE線用混了（如圖4所示）

故障現象：插座回路或照明回路用電時，AL1中的總漏電開關都跳閘。

故障原因：經分析，施工安裝時線路接線有誤，不正確。將 AL1箱中N線與PE線用混了。

解決方法：在 AL1箱的總漏電開關負荷端，將N線與PE線對調。

圖文來源網絡，全球電氣資源整理
