鉗位電路（clamping circuit） 是將脈沖信號的某一部分固定在指定電壓值上，并保持原波形形狀不變的電路。鉗位電路經常用于各種顯示設備中。在示波器和雷達顯示器中用鉗位電路使掃描信號的直流分量得到恢復，以解決掃描速度改變時所引起的屏幕上圖像位置移動問題。在電視系統中用鉗位電路使全電視信號的同步脈沖頂端保持在固定的電壓上，以克服由于失去直流分量或干擾等原因造成的電平波動，從而實現電視同步信號的分離。
鉗位電路的應用
鉗位器可以將直流電壓加到交流信號的電壓上。鉗位器有時又稱為直流重置器（DCrestorer）。圖1顯示的二極管鉗位器，可將正直流值加入輸出的波形。此電路的運作是由輸入電壓的第一個負半周開始。當輸入電壓開始進入負半周期，二極管成為正向偏壓，使電容器充電到接近輸入電壓的峰值（-0.7V），如圖1（a）所示。在剛越過負半周的峰值后，二極管就成為反向偏壓。這是因為電容器會將二極管的陰極維持在-0.7V的電壓。電容器只能通過高阻抗值的放電。因此，由前一個負半周峰值到下一個負半周峰值期間，電容器只會釋放很少的電量。釋放的電量當然是由RL的阻抗值決定。若要有良好的鉗位效果，RC的時間常數最少必須是輸入電壓周期的十倍。
圖1 正向鉗位器工作原理
鉗位器的作用，就是使電容器電壓維持在輸入電壓的峰值減去二極管電壓降。電容器屯壓基本上可視為與輸入電壓串聯的一個電池。RL電容器的電壓會與輸入電壓重疊相加，如圖1（b）所示。如果將二極管反接，就會有一個負直流電壓與輸入電壓相加，產生如圖2所示的輸出電壓波形。
圖2 負向鉗位器
鉗位器電路通常應用于電視機，作為直流電壓重置器。接收到的合成視頻信號，通常是通過電容器耦合到放大器，因此會將信號中的直流部分濾除掉，造成黑白參考幅值和遮沒幅值的喪失。在將信號送入影像管之前，必須恢復這些參考幅值。
VDC≈（1一1/2fRLC））&TImes;Vp（rect）
一、萬用表電路設計方案匯總（一）
數字萬用表，擁有測量電流、交流電壓、直流電壓、電阻、二極管、線路通斷及溫度測量等功能。是電工、技術人員、維修人員常用的工具。
整個電路圖包含直流電壓測量電路圖（如圖2）、交流電壓測量電路圖（如圖3）、直流電流測量電路圖（如圖4）、電阻測量電路圖（如圖5）、電池測試電路圖（如圖6）、二極管測試電路（如圖7）。
以下為數字萬用表原理方框圖：
圖1 數字萬用表原理方框圖
1、單元電路1 直流電壓測量電路
圖2 直流電壓測量電路圖
直流電壓的測量：將萬用表的一個轉換開關置于交、直流電壓擋，另一個轉換開關置于直流電壓的合適量程上，且“+”表筆（紅表筆）接到高電位處，“-”表筆（黑表筆）接到低電位處，即讓電流從“+”表筆流入，從“-”表筆流出。若表筆接反，表頭指針會反方向偏轉，容易撞彎指針。
2、單元電路2 交流電壓測量電路

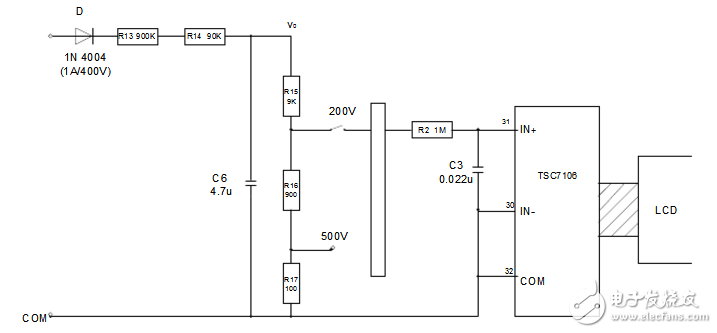

圖3 交流電壓測量電路
在基準數字電壓表頭前面加一級分壓電路（分壓器），可以擴展直流電壓測量的量程。如圖，U0為電壓表頭的量程（如200mV），r為其內阻，r1、r2為分壓電阻，U10為擴展后的量程。
由于r《《R，所以分壓比為
U0/U10=r2/（r1+r2）
擴展后的量程為
U10=（r1+r2）U0/r2
3、單元電路3 直流電流測量電路
圖4 直流電流測量電路
根據歐姆定理，用合適的取樣電阻把待測電流轉換為相應的電壓，再進行測量。如圖，由于r《《R，取樣電阻R上的電壓降為
Ui=IiR
即被測電流Ii=Ui/R
若數字表頭的電壓量程為U0，欲使電流檔量程為I0，則該檔的取樣電阻（也稱分流電阻）為R=U0/I0。
