開關二極管同普通的二極管一樣，也是一個PN結的結構，不同之處是要求這種二極管的開關特性要好。
當給開關二極管加上正向電壓時，二極管處于導通狀態，相當于開關的通態;當給開關二極管加上反向電壓時，二極管處于截止狀態，相當于開關的斷態。二極管的導通和截止狀態完成開與關功能。
開關二極管就是利用這種特性，且通過制造工藝，開關特性更好，即開關速度更快，PN結的結電容更小，導通時的內阻更小，截止時的電阻很大。
電路中VD1是開關二極管，他的作用相當于一個開關，用來接通和斷開電容C2的。
關于二極管開關電路分析思路說明如下幾點：
（1）電路中，C2和VD1串聯，根據串聯電路特性可知，C2和VD1要么同時接入電路，要么同時斷開。如果只是需要C2并聯在C1上，可以直接將C2并聯在C1上，可是串入二極管VD1，說明VD1控制著C2的接入與斷開。
（2）根據二極管的導通與截止特性可知，當需要C2接入電路時讓VD1導通，當不需要C2接入電路時讓VD1截止，二極管的這種工作方式稱為開關方式，這樣的電路稱為二極管開關電路。
（3）二極管的導通與截止要有電壓控制，電路中VD1正極通過電阻R1、開關S1與直流電壓+V端相連，這一電壓就是二極管的控制電壓。
（4）電路中的開關S1用來控制工作電壓+V是否接入電路。根據S1開關電路更容易確認二極管VD1工作在開關狀態下，因為S1的開、關控制了二極管的導通與截止。
電路中的二極管串聯后接在集成電路A1輸出信號引腳與地之間，構成對輸出信號的限幅，防止輸出信號太大而損壞后面的三極管。
如果穩壓二極管的穩壓值不能滿足使用要求時，可以用普通二極管進行穩壓值調節，在電路中的VD2是穩壓二極管，VD1則是普通二極管，VD1能增加直流電壓0.6V。

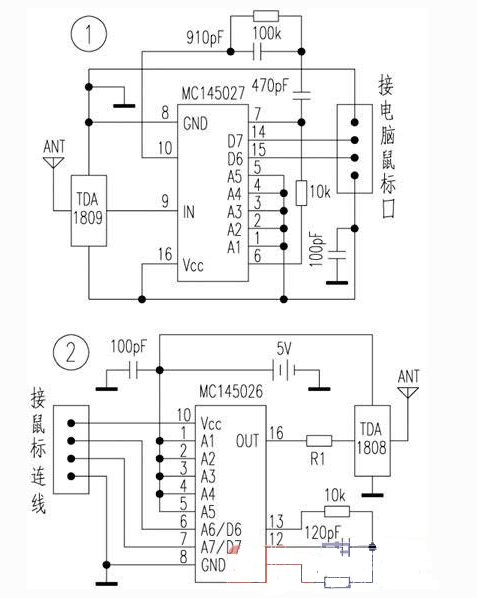

無線鼠標電路利用編譯碼電路MC145026／MC145027和射頻發射／接收模塊TDA1808／TDA1809互相配合，可以在10～120ｍ范圍內靈活操縱鼠標，而且制作時無須對原有鼠標的外觀及內部電路做任意改動，使用起來符合操作習慣，方便可靠，非常適合愛好者自制。
一般情況下，鼠標與電腦的連接線內部有4根電路連接線（該電路裝置最多可以接受4條數據線輸入，讀者可根據自己鼠標的實際情況選擇）分別是電源正極、電源地、數據線1、數據線2。
我們將鼠標連線割斷，分別找出這4根線，利用MC145026編碼電路的數據傳送端D6和D7接受鼠標數據線1和數據線2傳來的數據，并在芯片內部編碼后經射頻發射模塊TDA1808發射出去。
射頻發射模塊TDA1809工作后，將接收到的編碼信息輸入MC145027譯碼電路，經其轉換后在該芯片數據輸出端D6和D7復原原鼠標數據線1和數據線2的信號，并通過原鼠標與電腦的連接線送入計算機。
可以看出，上述電路無須改動鼠標及計算機，無須安裝額外的鼠標驅動軟件，原有鼠標的所有功能亦能正常使用。
