低壓LED節能燈的電路原理圖

12V～85V的LED節能燈稱為低壓LED節能燈，不僅可以使用低壓交流驅動，還可以選用12V或24V的電瓶來點亮。其內部電路比較簡單，主要由二極管整流電流、穩壓電路及LED恒流驅動電路組成。

以下是這種低壓LED節能燈的電路原理圖及電路板：

圖1：12～85V低壓LED節能燈電路圖

圖中YY2104為低壓LED節能燈、球泡燈及地?cái)偀衾锍Ｓ玫慕祲盒蚅ED恒流驅動IC，可以在12～85V電壓范圍內工作，內部輸出級帶有耐壓值為100V的NMOS場效應管，可以直接驅動多串串聯的LED燈珠，并能通過外接電阻設置燈珠的工作電流。YY2104的②腳為EN端，如果在該端輸入矩形波信號，還可以對LED進行調光。

電路中，D1、D2為整流二極管，D3為穩壓二極管，穩壓值一般為5.1V，D5為快恢復二極管，L1為電感線圈。

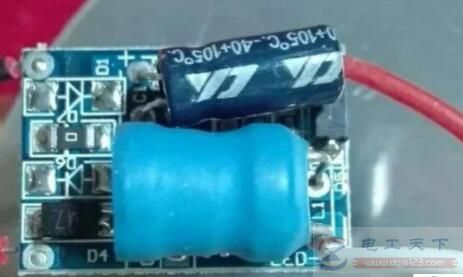

圖2：12～85V低壓LED節能燈電路板

圖3：12～85V低壓LED節能燈電路板

上圖為低壓LED節能燈的電路板，這種電路板比較簡單，除了電源濾波電容和電感線圈，其余的元件均為貼片元件。有些采用12V電瓶作電源的LED地?cái)偀糁惺褂玫木褪沁@種電路板。
