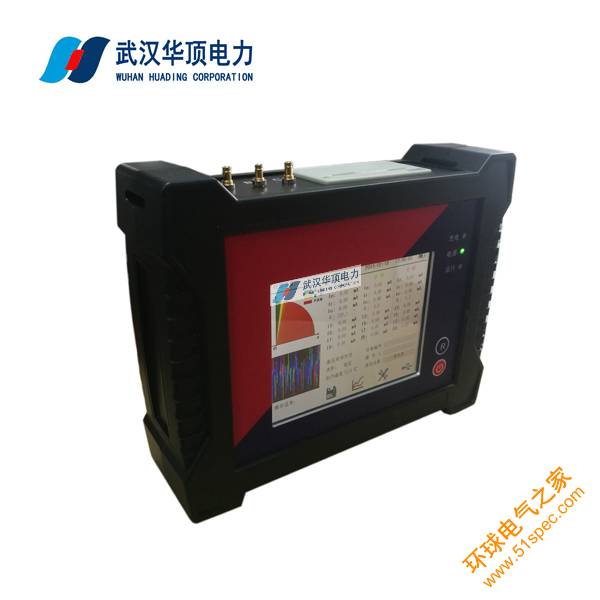

氧化鋅避雷器帶電測試儀PT二次側同步采集方法
采用PT實現電壓信號的同步時需要使用本機選配的PT同步信號采集裝置。

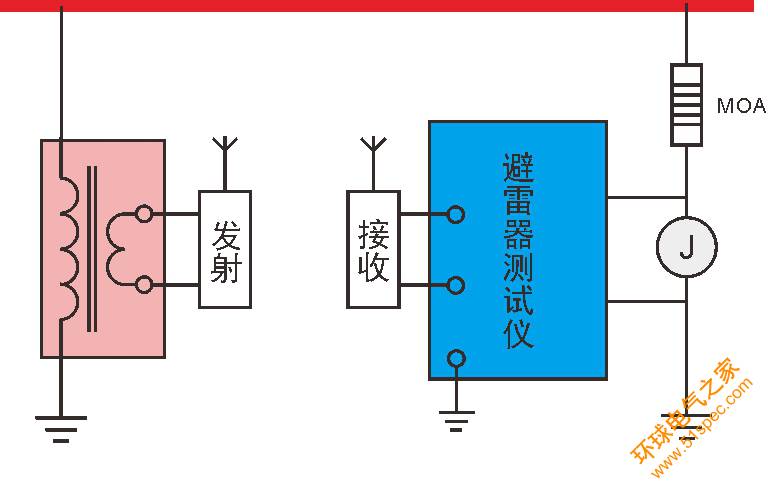

PT同步信號采集原理：

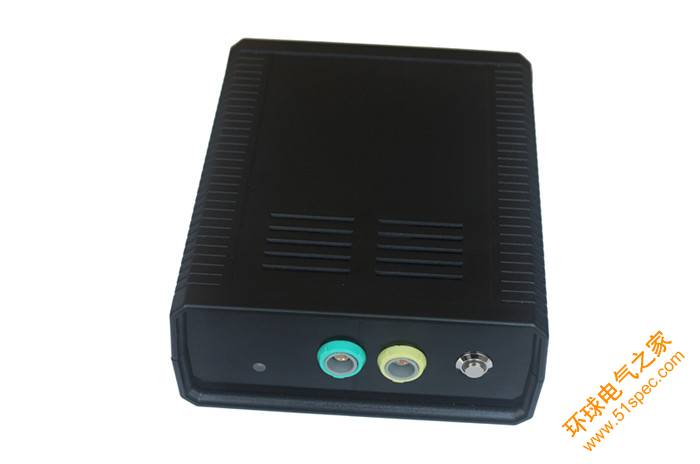

PT同步信號采集裝置結構圖：
接口功能：
電壓信號接口（黃色）：連接PT二次側，用于采集PT二次側電壓信號，用于相位的同步采集；
充電接口（綠色）：通過本產品配置的專用充電器充電。
泄漏電流全電流實時波形、系統電壓實時波形；
泄漏電流全電流、阻性電流、容性電流的矢量圖；
測量參數：
泄漏電流全電流有效值、阻性電流有效值及容性電流有效值；
泄漏電流3次諧波、5次諧波、7次諧波及9次諧波；
系統電壓與泄漏電流間相位角；
電壓基準信號取樣方式：
無PT方式（高壓直接采樣）、PT無線方式、諧波方式。
打印機類型：微型嵌入式打印機。
溫度測量精度：0.1℃。
顯示器：5.7寸TFT， 65535色真彩屏
數據存儲：1000 組
注意事項：
因使用高壓直接采樣與PT無線方式采樣的測量數據不一致性，因此使用PT同步信號采集數據時，在測量界面需要里將接線方式切換至：PT無線方式，否則測量的數據有偏差，使用哪種采集裝置就必須切換至哪種采集方式。
氧化鋅避雷器帶電測試儀選擇接線方式
本產品界面如圖十一所示，本產品具有多種同步采集方式選擇，系統默認為“高壓采樣方式”，也可以選擇其他采集方式。
輸入被測避雷器信息

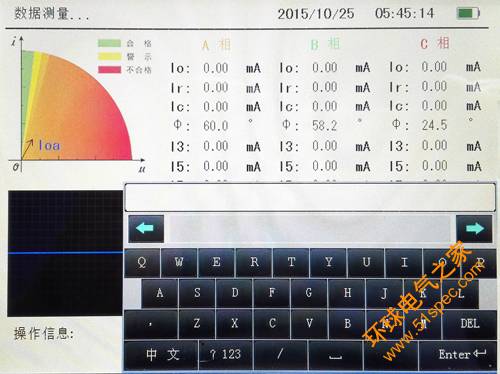

為了方便被測對象的數據管理，每次測量時建議先輸入被測對象的信息，如型號名稱、設備編號等，在測試頁面中點擊設備編號右側的灰色方框即可跳出觸摸鍵盤，如圖十二所示，根據實際情況輸入信息后點擊觸摸鍵盤的“回車鍵”退出編輯狀態，用同樣的方法輸入操作人信息，而測試結果選項為測試人員附加的人為判斷，可根據實際情況選擇。
數據分析
產品可通過三維向量圖直觀反映氧化鋅避雷器的運行狀況。本產品通過軟件集成的優劣判斷程序直接展現全電流、阻性電流及容性電流的關系，直觀反應運行中氧化鋅避雷器的性能；
數據測量準確可靠。可直接觀測系統電壓與泄漏電流的波形。通過對系統電壓多次諧波的直接采樣，有效去除了系統電壓諧波對泄漏電流的影響，使泄漏電流的測量值更準確。
先進的人機界面及便捷的數據管理。采用5.7寸640*480 TFT 觸摸屏，使操作者更加得心應手，通過中、英文觸控輸入可實現對避雷器的站級、線路級乃至避雷器本身的數據管理，同時也可將測量數據現場打印
數據分析是避雷器檢測最重要的一步，本產品具有智能數據分析功能，通過三維向量圖可以判斷所測避雷器泄漏電流是否合格，三維向量分析圖如圖十三所其中綠色區域的數據（A點）為合格區域，表示該區域范圍內的數據都表明被測避雷器是合格的，而黃色區域的數據（B點）說明是需要關注的，處于合格和不合格之間，此時應該對避雷器實行停電檢修；而紅色區域的數據（C點）表示該避雷器性能劣化很嚴重，應該立即停電更換。
數據保存
測試完畢后路可以對數據進行保存，接收主機可以實現1000組數據的存儲，在測試界面中點擊磁盤圖標并提示存儲成功的信息后數據即存入內存。
數據瀏覽

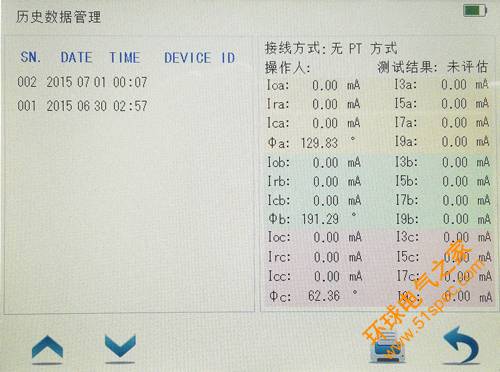

如需查看歷史數據，在測試界面中點擊歷史數據圖標“
”即可進入歷史數據界面，如圖十四所示，分別點擊左側數據項目可在右側顯示詳細信息，點擊 或 圖標可以實現歷史數據的翻頁，點擊打印圖標 后可以對數據進行打印。而點擊 圖標后可返回至測試界面。
圖十四 歷史數據界面
系統設置

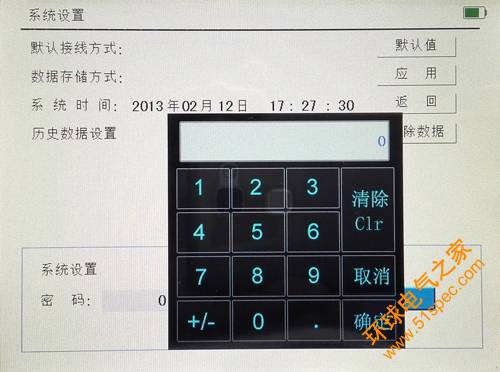

在測試界面中點擊系統設置圖標可進入系統參數設置界面，如圖十五所示，可以實現系統時間調整、歷史數據清除等功能
圖十五 系統設置界面
系統設置界面下方需要密碼登陸的部分為廠家調試時使用，用戶無需進入。
