（1） 保護目的
① 防止由于雷擊火花引起油氣爆炸，或由此造成油罐著火。
② 防止油罐頂蓋被雷電流造成局部破壞，通常雷電流波頭能熔化小于 5mm 厚的鋼板。油罐的防雷接地措施，常按儲存油品的性質和油罐的不同結構形式來考慮。

（2） 防雷等級劃分 油品的危險程度按它的閃點來劃分，閃點為 45℃ 及以下的屬于易燃液體，其蒸氣與空氣的混合物具有爆炸危險；閃點為 45℃ 以上的屬于可燃液體，一般在常
溫下無爆炸危險，只有著火危險。凡是可燃?xì)怏w都有爆炸危險。油罐防雷等級可分為三級。

① 閃點為 45℃ 以下易燃液體的開式儲罐屬于一級，要求防雷接地電阻不大于 5Ω。

② 閃點為 45℃ 以下帶有呼吸閥的液體儲罐、壁厚小于5mm 的密閉金屬容器和可燃?xì)怏w密閉罐屬于二級，要求防雷接地電阻不大于 10Ω。

③ 閃點為 45℃ 以下具有呼吸閥的可燃液體儲罐和閃點為45℃ 以下，但壁厚大于 5mm 的密閉金屬容器屬于三級，這類儲罐無爆炸性危險，要求防雷接地電阻不大于 30Ω。

（3） 防雷接地措施

① 屬于一級防雷的儲罐，一般可裝獨立避雷針，接地電阻不大于 10Ω。

② 屬于二級防雷的儲罐，可在罐頂直接安裝或設獨立避雷針；從節省金屬材料和經濟角度考慮，推薦采用在罐上安裝的方式，接地電阻值不大于 10Ω；在山區建設接地電阻值很難
達到要求時，可以采用獨立避雷針的方式，接地電阻值可降低一級 （30Ω），或按具體情況考慮。

③ 屬于三級防雷的儲罐，一般可以不裝避雷針，僅作接地即可。如對柴油等閃點在 60℃ 以上的油品的儲罐就可如此。在強雷地區可根據當?shù)氐孛娼ㄖ镏浊闆r調查，決定是否在
罐頂加裝避雷針。這時主要保護厚度在 5mm 以下的罐頂不受雷電流而造成局部損壞，接地電阻值不大于 30Ω。

④ 對其他不同結構形式的油罐可按下述方法處理。

a.浮頂油罐，由于罐內沒有空隙，僅在頂蓋與罐壁接觸處有少量油氣泄漏，頂蓋隨液面升降，故對一般浮頂油罐可以只作接地，不裝避雷針。

b.球形液化氣儲罐，壁厚一般均在 5mm 以上，可以只作接地。

c.埋地式油罐，凡是復土在 0.5m 以上者，可不考慮防雷措施；但如有呼吸閥引出地面，則在呼吸閥處需作局部防雷處理。

d.鋼筋混凝土油罐如裝避雷針時，可利用其本身鋼筋作接地引下線；如有鋼筋混凝土基礎，其自然接地電阻在 5Ω 以下的，可利用其本身作接地極，但需施工時密切配合。

⑤ 常見油罐避雷針安裝數量見表 1，避雷針長度見表2。

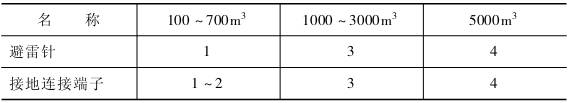

表1 常見油罐避雷針安裝數量 單位：個

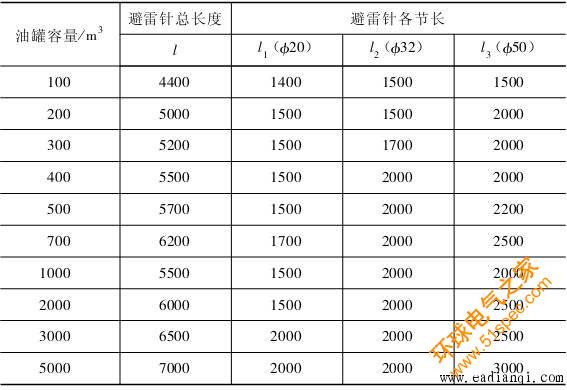

表2 常見油罐避雷針長度 單位：mm

注：表中未考慮焊接部分長度。
