串口轉以太網絡架構的穩定性建立在主機可靠性、網絡可靠性和設備可靠性三大支柱上。本期將展示Moxa在主機和網絡可靠性方面的“智能解決方案”，幫助管理員提高串口轉以太網絡的可用性。
NO.3
主機與網絡的可靠性
添加自動備份主機
Q：如何添加能自動同步并能控制串口轉以太網絡的備份主機?
A：使用Moxa設備服務器支持的 Max Connection功能將串口數據自動備份到多達8臺主機上。
大多數串口轉以太網架構使用單個主機來實現遠程控制，如果這臺主機無法正常工作，很容易造成整個系統網絡連接斷開或崩潰。因此，冗余主機(主機B)通常用于備份主要主機(主機A)上的數據，確保主機可靠性。然而，傳統的主機冗余方法需要手動同步主機A和主機B，因此主機B只能提供有限的數據冗余。此外，主機B既不能讀取主機A上的數據，也不能代替主機A控制網絡，因而網絡架構很容易遭受系統級崩潰。
Moxa智能解決方案

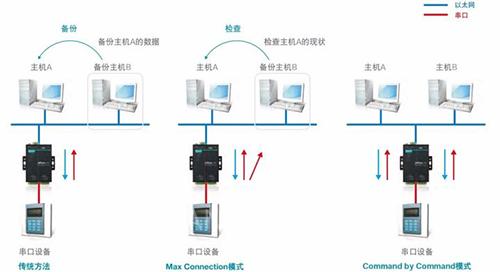

使用Moxa的NPort串口設備聯網服務器提供的Max Connection功能，您可以指定一臺主要主機，同時自動向多達8臺備份主機發送串口數據或指令。雖然主要主機只能向每臺備份主機發送相同的數據或指令，但是當主要主機無法正常運行時，每臺備份主機都能立即接管網絡控制。
優勢
● 可以指定任意一臺計算機為主要主機
● 每臺主機同時接收相同的數據(即自動備份)
添加多臺備份主機
Q：如果我需要多臺主機控制串口設備，該怎么做?
A：使用串口設備聯網服務器支持的Command by Command模式。
Moxa智能解決方案
如果您有兩臺或更多主機需要向聯網串口設備發送數據，可以使用Moxa的串口設備聯網服務器作為中介同時接收兩組數據，然后將兩組數據以兩個完整的序列形式轉發到串口設備上。例如，主機A需要向串口設備發送“abcdef”，同時主機B需要向同一個串口設備發送“123456”。如果同時發送兩組數據，數據可能以混亂的形式被接收，例如“1abc23def456”。然而，在Moxa的Command by Command模式下，設備服務器能確保每組數據完整發送到串口設備上，而不會被另一組同時傳輸的數據干擾。
優勢
● 不需要同時同步所有主機
● 在同一網絡內支持多臺主要主機
單LAN網絡冗余
Q：如何確保網絡持續運行?
A：使用Turbo Ring技術。
Moxa智能解決方案

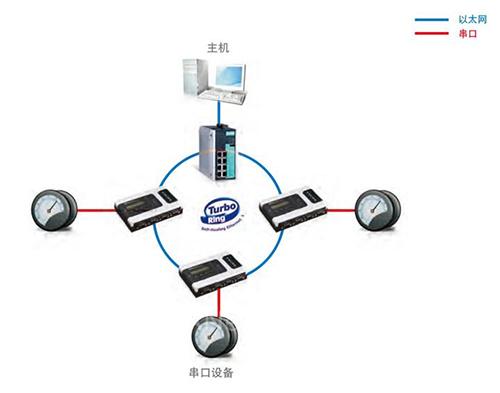

在先前討論的網絡拓撲結構中，您還可以利用Moxa的冗余環網技術——Turbo Ring技術來防止網絡中斷，保證數據可靠地傳輸到相應設備上。
一般來說，為了防止發生交換環路和廣播風暴，環網拓撲結構中的一條鏈路會在邏輯上斷開。然而，當環網拓撲結構中的原始通信路徑檢測到異常時，原先斷開的部分會通過備用路徑重新連接到設備服務器上。RSTP標準環網拓撲結構需要2秒恢復網絡，STP甚至需要30至50秒，但Moxa的Turbo Ring技術能幫助您在不到100毫秒的時間內恢復網絡。
雙LAN網絡冗余
Q：如何在兩個不同的IP網絡上確保網絡冗余?
A：采用Redundant COM模式。

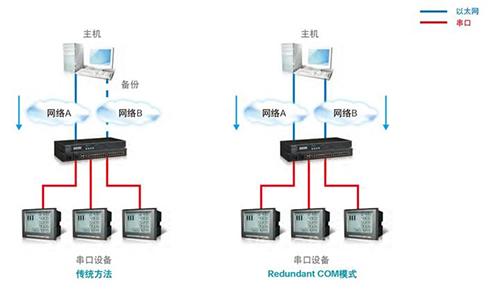

另一種提供串口轉以太網絡冗余的方法是在主機和串口設備之間設置雙LAN(網絡A和網絡B)，每個網絡有來自不同互聯網服務供應商(ISP)提供的獨立IP地址。然而，在正常操作中，不僅需要固件檢測網絡異常，還需要固件通知主機切換到冗余LAN。
Moxa智能解決方案
您可以使用Redundant COM運行模式，在連接到CN2600串口的串口設備和主機之間設置冗余LAN。該冗余結構使用CN2600的兩個LAN端口設置兩個獨立的LAN，用于連接CN2600和主機。如果其中一個LAN發生故障，另一個LAN會繼續在串口設備和主機之間傳輸數據包，數據包會經由CN2600傳輸。事實上，零“切換時間”是CN2600 RedundantCOM模式最大的優點之一。因此，除了節省編程時間和精力，Redundant COM模式還節省了在兩個LAN之間切換的反應時間。

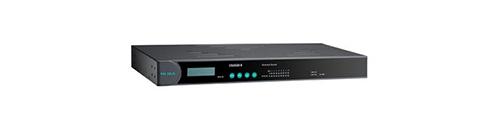

點擊查看? CN2600系列終端服務器
支持LCM顯示屏，易于現場管理
支持2個IP地址和2個MAC地址
雙主機冗余
冗余電源輸入
支持Windows和Linux下的Real COM/TTY驅動
