晶體管式電流傳感器內部設有檢測電流用電阻。使負荷電流通過該電阻，并利用運算放大器（OP比較電路）將其電壓降值與基準電壓進行比較，當電流檢測電阻上的電壓降低于基準電壓時，比較器的輸出電流點亮報警燈。
圖1為傳感器電路圖，圖2為該傳感器用于檢測制動燈絲斷開的實例，這種傳感器也可以應用在尾燈電路中。在車上使用2～4個燈的電路中，如有1個以上燈絲斷線時，可以使報警燈點亮。圖3為電流傳感器的特性曲線圖，它具有適應燈泡電流的電壓補償特性。

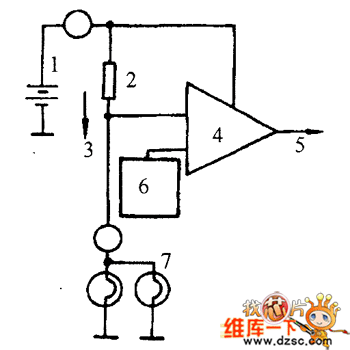

圖1 晶體管式電流傳感器電路

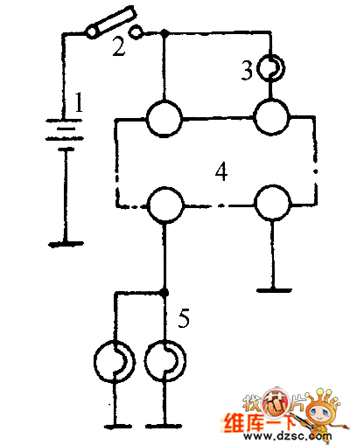

圖2 制動燈燈絲斷

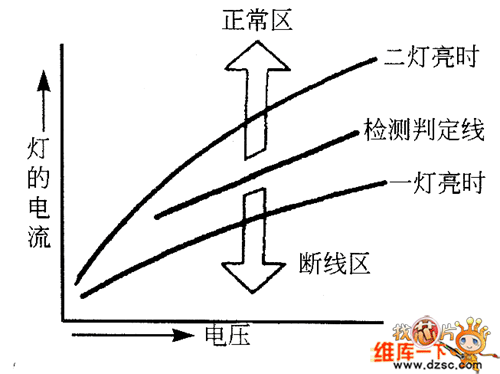

圖3 晶體管式電流傳感器的特性
