框架斷路器的額定電流一般都是1000-2000A，高電壓、塊頭大，動作起來會有響聲。不清楚的人可能會感覺很神秘，怕有危險，也不敢亂動，會盡量離得遠一點。其實框架斷路器還是很安全的，雖然電壓高，電流大，但是等你真正了解他的原理和結構之后，就會慢慢的接受它。

1、框架式斷路器的結構：

    斷路器的結構是由鋼板制成,可使斷路器尺寸減少并顯得精巧,采用雙層絕緣隔離帶電體,增強其安全性,而且相與相之間是完全分隔的。全系列斷路器具有同高度及同深度的特性,抽出式適合安裝在深度500mm的配電盤中。寬度324mm額定電流高達2000A，抽出式斷路器可安裝在隔間寬400mm的配電盤中，這些精巧的尺寸也可以替換早期的空氣斷路器。

2、框架式斷路器的操作機構：

    操作機構是屬于儲能型的，也就是用預先儲能的彈簧操作彈簧儲能可以手動操作前面盤的手柄或利用齒輪式電動機電動操作。分閘彈簧在合閘操作時自動儲能通過安裝在操作機構內部的的合閘及分閘線圈。以及使用齒輪式電動機對彈簧儲能，斷路器可以實現遙控操作,如有需要還可以與監控系統配合。

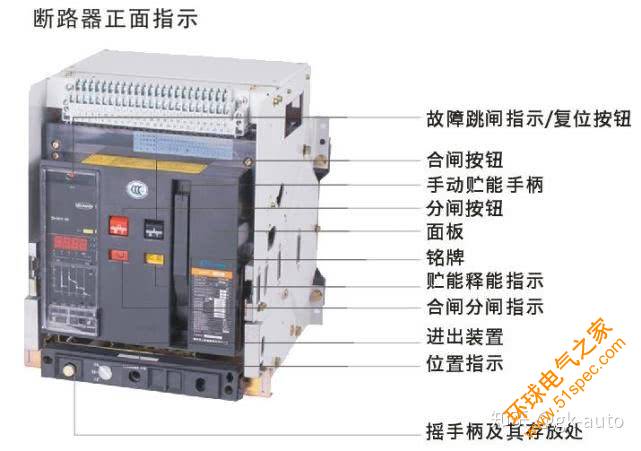

3、框架式斷路器的操作面板：

4、在下列的操作循環中,不需要重新對彈簧儲能:

（1）開始時斷路器處于分閘彈簧已儲能的狀態：合閘一分閘

（2）開始時斷路器處于合閘彈簧已儲能的狀態：分閘一合閘一分閘

這種操作機構可使用在整個系列產品上,同時已安裝機械及電氣防彈跳裝置。
