單相電機的啟動繞組串接有一個合適的電容，借助于移相電容使其定子的兩繞組獲得相差90度的兩個旋轉磁場而能自動旋轉起來。

要改變電機的轉向，需要在電機繞組引出線的接點上、找出啟動繞組，將原來串接電容的一端、與原來接公用點的另一端線對調、連接，就能達到改變轉向的目的。
如果該電機主、副繞組一樣，需要隨意控制轉向的；只需將原來接電容器的電源線通過一個雙控（一進二出）開關，與電機電容的兩端線連接，操作開關改變電源接入電容的方向、就能控制電機的轉向了。

在單相電機中，通常主繞組的線徑較大，電阻值較小，匝數也較小。但有些正反轉的單相電機并沒有主副繞組之分。

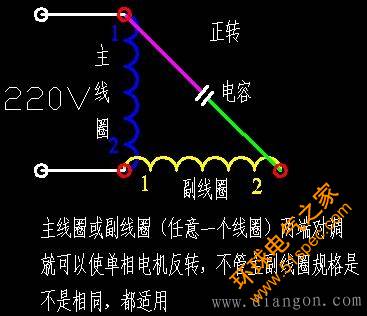

其實是這樣，主線圈的1（2）接副線圈的2(1),這樣就正傳。

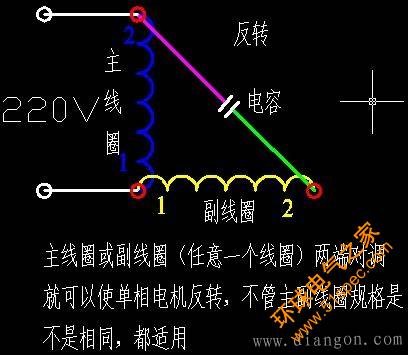

反過來 主線圈的1（2）接副線圈的1（2），這樣就反轉，

以上兩個圖，一般的常規單相電機都可以用，不論他的主線圈與副線圈的參數一樣不一樣，

另外還有一種單相電機，工作中需要他正反轉，但是采用上面的辦法，比較麻煩，實現自動控制，器件需要也多，所以就出現了，不分主副線圈的單相電機，就是主副線圈的參數一樣，這種不分主副線圈的單相電機，除了用上面的這個辦法外還可以這樣

（只適用于不分主副線圈的電機，各位看清楚了。如果單相電機兩個線圈的外觀上，明顯不一樣，就不能采用此方法，切記切記）

順便說一下，洗衣機的電機就是不分主副的單相電機

第一個圖和第二個是一樣的，第二個比較清楚一點，

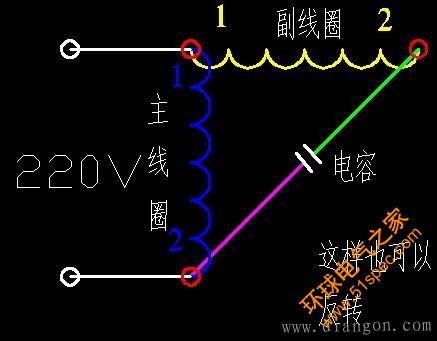

第二個圖還可以變形為這樣，這樣也可以實現反轉

單相電機的畫法還有一種

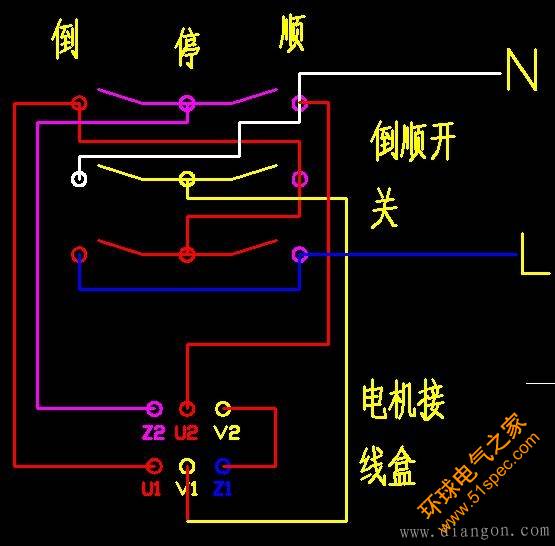

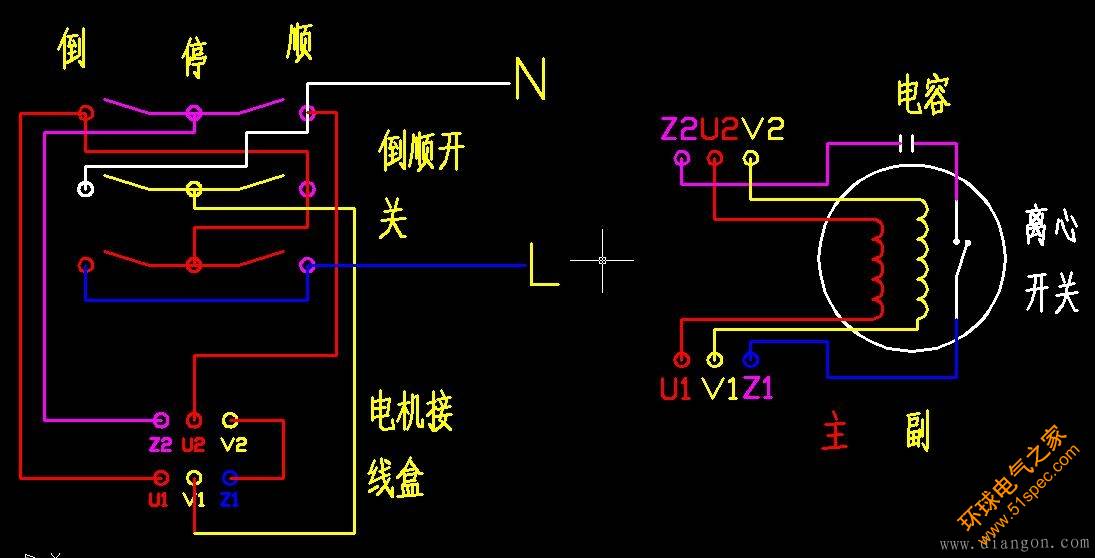

倒順開關控制的單相電機正反轉

落地扇電機接線圖

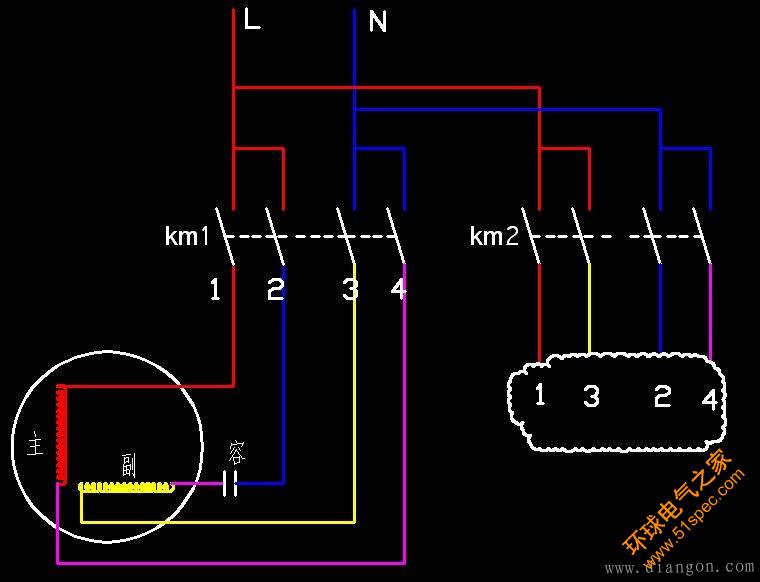

來個用接觸器控制的，單相電機正反轉，

在KM1的下方紅線和粉線互換，或者藍線和黃線互換，電機就可以反轉了
KM1和KM2的二次線路就用三相電機的普通正反轉互鎖電路就行了

單相電容電機接法

單相電動機有三個抽頭，首先用萬用表電阻擋測量三個線頭之間的電阻值，電阻最大的兩個線頭之間并聯電容，另一個線頭（公共端）接電源的一端。然后用萬用表的電阻擋測量公共端與接電容兩端的線頭之間的電阻，阻值稍大的一端接電源的另一端，絕對一次性接正轉，若要想改變方向，將接電容一端的電源線改接為另一端即可.

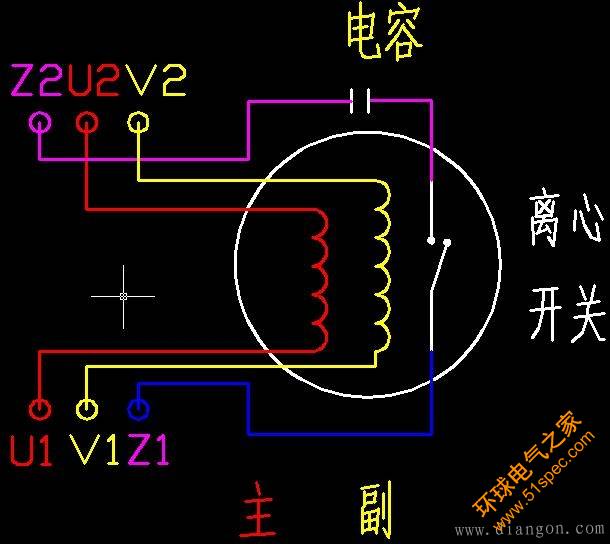

三個出線的單相電機主繞組、副繞組容易判斷：

1、先兩兩測出三條線的阻值，記住最大值的兩條線及其阻值，第三條線就是主、副的連接點；

2、分別測出接點與兩端的阻值（這兩個阻值之和必須等于上述的最大值）。其中阻值較小的是主繞組，阻值較大的是副繞組。

一般對于單相電容啟動交流電機，與電容串聯的那個繞組接頭就是副繞組。

設副繞組電阻為R1，主繞組電阻為R2， 則 R1>R2。（主繞組功率大，電阻小）

用萬用表測量比較三個端子中每次兩個端子之間的電阻值，先尋找火線通過電容連接的副繞組接頭端子：其和另外兩個端子之間電阻有最大值（R1串聯R2）,和第二大值R1）剩下二個端子中找到有最小阻值R2和第二小阻值R1的那個即為接零線的端子，也就是主繞組和副繞組的公共端子

單相電機為什么有三根線 啟動電容和電機怎么接線?如果電機本身沒有接線圖示，只能用萬能表了，用電阻檔測量出三組電阻數，最大的一組的兩個端子為啟動和工作繞組的串聯，中間大小的一組為工作繞組的兩個端子，較小的一組為啟動繞組的兩面?zhèn)€端子，把工作繞組和220VAC并聯，啟動繞組和電容串聯后和電源并聯。

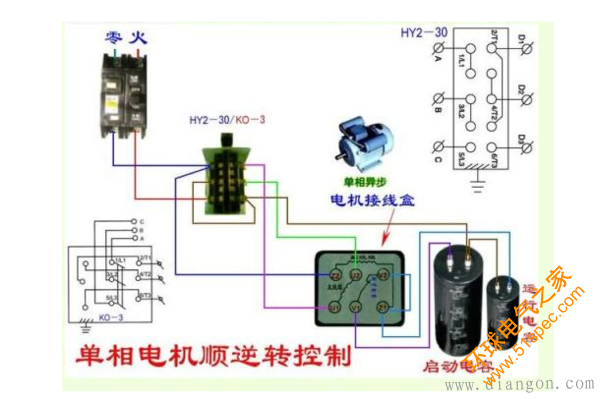

圖為單相電機倒順開關正反轉接線實物圖。

斷路器輸出接倒順開關。

倒順開關控制電機的正轉反轉。
