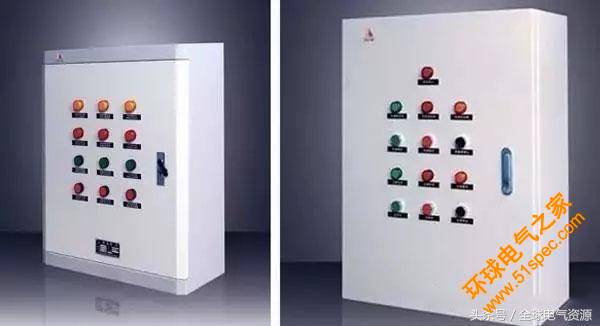

動力配電箱是配電箱的一種，一般指的是380v電壓的動力配電，配電箱分動力配電箱和照明配電箱，是配電系統的末級設備，配電箱是按電氣接線要求將開關設備、測量儀表、保護電器和輔助設備組裝在封閉或半封閉金屬柜中或屏幅上，構成低壓配電裝置。

（1）一級配電設備，統稱為動力配電中心。它們集中安裝在企業的變電站，把電能分配給不同地點的下級配電設備。這一級設備緊靠降壓變壓器，故電氣參數要求較高，輸出電路容量也較大。

（3）末級配電設備總稱為照明動力配電箱。它們遠離供電中心，是分散的小容量配電設備。

按結構特征和用途分類：

（2）防護式（即封閉式）開關柜，指除安裝面外，其它所有側面都被封閉起來的一種低壓開關柜。這種柜子的開關、保護和監測控制等電氣元件，均安裝在一個用鋼或絕緣材料制成的封閉外殼內，可靠墻或離墻安裝。柜內每條回路之間可以不加隔離措施，也可以采用接地的金屬板或絕緣板進行隔離。通常門與主開關操作有機械聯鎖。另外還有防護式臺型開關柜（即控制臺），面板上裝有控制、測量、信號等電器。防護式開關柜主要用作工藝現場的配電裝置。

（4）動力、照明配電控制箱。多為封閉式垂直安裝。因使用場合不同，外殼防護等級也不同。它們主要作為工礦企業生產現場的配電裝置。

（1）便于管理，當發生電路故障時有利于檢修。

（3）常用的配電箱有木制和鐵板制兩種。

什么是UPS輸入輸出配電柜？

UPS輸入輸出柜的電纜橋架系列：金屬槽式、梯式、托盤式電纜橋架，熱鍍鋅電纜橋架，玻璃鋼電纜橋架。

其特征在于：所述連接電纜包括有中性線；所述UPS輸出電纜中的中性線，其內導體的截面大于相線電纜中導體的截面。內部各功能單元所安裝的進出線斷路器按順序分層排列。塑殼斷路器采用固定式安裝，微型斷路器采用導軌卡式安裝。確保操作維護安全方便，加上高度模塊化的設計，為快速簡單的安裝及故障維護提供了極大的便利。

UPS輸入輸出配電柜的特點

（2）安全性：前后兩面面板隔離，防止人員接觸到帶電部分 ；

（4）易管理：完善的監控系統，機房管理者對設備運行狀態能實時掌控，方便管理；

（1）周圍空氣溫度不高于+40℃，不低于-5℃。24h內的平均氣溫不得高于+35℃。

（3）周圍空氣相對濕度在高溫度為+40℃時不超過50%，在較低溫度時允許有較大的相對濕度。（例如+20℃時為90%）應考慮到由于溫度的變化可能會偶然產生凝露的影響。

動力機房配電柜

2、輸出： 網絡機房配電柜、UPS輸入、后備電池供電、動力機房各用電設施

網絡機房配電柜

2、輸出：

市電輸出: 各機柜PDU、燈光、墻插、精密空調、柜式空調、外墻電視機

輸入空開的容量計算方法：

（2）單進單出：相電流I=P/(220V)。輸入輸出空開的計算方式和三進三出的計算方式相同，此處不加贅述。

UPS輸入輸出配電常規特性表

UPS輸入動力配電系統標準技術參數表
