　　一、 方案概述

　　闖紅燈電子警察解決方案以治理道路交通違章行為為目標，選用高性能、可靠性高的嵌入式設備，采用先進的視頻檢測和車牌識別技術，集闖紅燈車輛檢測、圖片抓拍和傳輸為一體，為城市公安交通管理部門提供強有力的執法依據，既能有效的防止交通違章行為，減少由此引起的事故，又能對違章的駕駛員起到威懾作用，促進交通秩序良性循環。該系統是充分利用計算機技術、車輛檢測技術、圖像處理技術、通信技術等，對路口闖紅燈車輛進行自動檢測、自動抓拍、自動存儲與處理的一套軟硬件系統。

　　二、方案架構

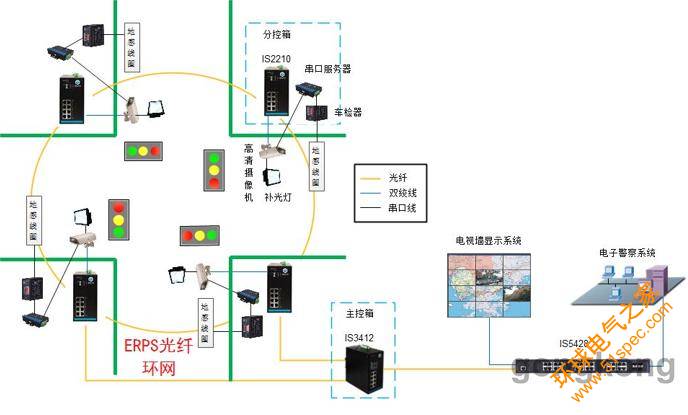

　　該系統主要采用基于ITU（國際電信聯盟） G.8032標準的ERPS環網設計，在每一個道路邊分控箱使用了IS2210導軌式管理型工業交換機，下行百兆雙絞線接入現場設備，上行千兆光纖接入路口主控箱里的IS3412導軌式全千兆工業交換機，所有十字路口主控箱里的IS3412匯聚到中心機房，中心機房通過IS5428機架式全千兆三層交換機將數據信息傳輸到交通指揮中心或電子警察的中心系統。

　　三、方案特點

　　●道路口現場設備具備-40～85℃寬溫環境工作能力，可以適應各種惡劣交通場景；

　　●ERPS環網設計，環網自愈時間≤20ms，當發生通信故障時，數據會沿冗余鏈路進行傳輸，提高了網絡的冗余性和可靠性；

　　●該方案所涉及的設備均采用冗余雙電源輸入設計，當一路電源因為人為或自然因素導致斷電，另一路電源繼續正常工作，不影響通信系統傳輸數據；

　　●階梯式帶寬設計，在接入層設備使用IS2210，下行百兆，上行千兆，在上行接口徹底杜絕了因為數據突發導致的數據擁塞情況；

　　●光纖環網的設計，是目前傳輸延時最小，同時冗余性和可靠性最高的拓撲設計之一，既保證了數據業務的快速實時傳輸，又保證了通信傳輸時的可靠性。

　　四、方案功能

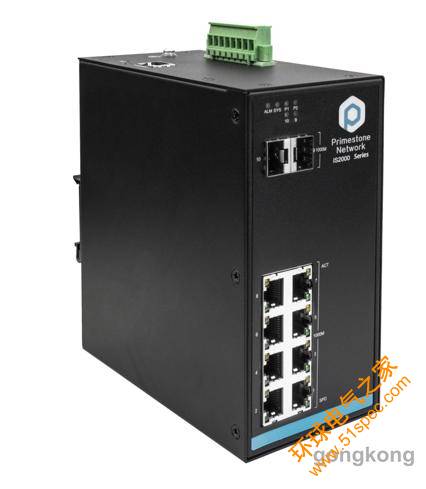

　　●56Gbps超大背板帶寬，4.1Mbits交換緩存，8K+MAC學習能力；

　　●支持CLI、WEB、SNMP等設備管理方式，并支持厚石NIS-128集中網管軟件，可同時管理、監控所有在網設備；

　　●支持硬件BSP風暴抑制撥碼開關功能，可控制廣播、組播、單播流量；

　　●冗余雙DC可變幅電源輸入，DIN導軌式安裝；

　　●1路繼電器告警輸出，支持電源、端口告警等；

　　●Bypass（端口旁路）功能，設備斷電不丟包；

　　●工業四級IEC61000系列標準認證設計、MTBF≥10年；

　　●國際標準協議，支持IEEE802.1Q、IEEE802.1X、ITUG.8032、IEEE802.1D/W/S等標準。

　　五、蚌埠市道路交通成功案例

　　為了提高蚌埠市道路交通管理水平和治安監控防范能力，落實公安系統管理科學化、正規化、現代化的總體部署。根據蚌埠市政府、蚌埠市交警大隊的要求，在城區內較為重要的路口建立起較為完善的道路交通和社會治安監控指揮系統。

　　該項目為路口交通安全設施補缺、更新改造工程，目前現狀是：治淮路-珠城路路口、鳳陽路-解放三路路口、大慶二路等十余個路口，交通標線已模糊不清，交通信號監控設施存在破舊、損壞、缺失等情況。本次項目針對目前道路情況，對以上路口的交通信號監控設施進行更換與新建，主要內容為：電子警察系統、信號控制系統、視頻抓拍系統、車輛智能監測記錄系統、治安卡口系統等。

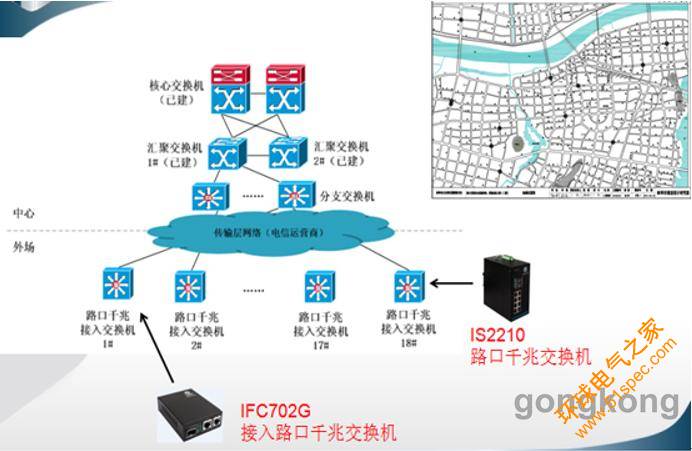

　　該項目中心機房核心網絡已提前搭建，傳輸網絡租用電信運營商光纖網絡，厚石網絡的通信設備使用在現場接入層及機房匯聚層。主要使用IFC702G工業級光纖收發器、IFC9000機架式光纖收發器以及IS2210導軌式工業交換機等設備。通過幾個月的穩定運行，蚌埠市道路情況得到了很大程度的改善。闖紅燈抓拍系統在卡口車牌識別系統、道路監控系統以及移動電子警察系統的輔助下，對蚌埠市的交通管理起到了舉足輕重的作用。

　　目前，平安城市作為一個完整的安全技術防范系統，是由技防系統、物防系統、人防系統和管理系統交互組成，是多系統相互配合、相互作用完成安全防范的綜合體。深圳厚石網絡科技有限公司的道路電子警察智能系統從社會資源、重點區域資源、智能交通等多方面入手，采用不同的技術手段。很好的實現“高清化、智能化、網絡化”等公安應用需求。
