摘要：目前中國WCDMA終端設備進網測試所參考的標準主要是YD/T 1548.1《2GHz WCDMA數字蜂窩移動通信網終端測試方法（第二階段） 第一部分：基本功能、業務和性能測試》，其標準中包含的典型射頻測試項目主要有：發射機測試、接收機測試、復雜傳播環境下的性能測試以及無線資源管理性能測試。
目前中國WCDMA終端設備進網測試所參考的標準主要是YD/T 1548.1《2GHz WCDMA數字蜂窩移動通信網終端測試方法（第二階段） 第一部分：基本功能、業務和性能測試》，其標準中包含的典型射頻測試項目主要有：發射機測試、接收機測試、復雜傳播環境下的性能測試以及無線資源管理性能測試。
其中WCDMA發射機RF測試包括：
發射功率
頻率誤差
輸出功率動態范圍
– 開環功控，內環功控，輸出功率的失同步處理
發射開/關功率
– 發射開/關時間模板，傳輸格式組合的改變，上行壓縮模式的功率設置
輸出RF頻譜輻射
– 占用帶寬，頻譜輻射模板，鄰道泄露功率比，雜散輻射
發射互調
發射調制特性
– 矢量幅度誤差，峰值碼域誤差，終端相位非連續性
WCDMA接收機RF測試包括：
參考靈敏度電平
最大輸入電平
鄰道選擇性
阻塞特性
雜散響應
互調特性
雜散輻射

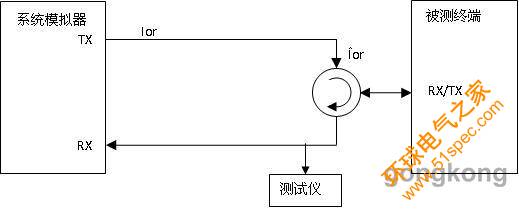

在本期中講述其中的最大發射功率和頻率誤差測試，其他測試項目會在后續文章中介紹。手機發射機RF測試系統配置如下圖所示：
圖1
測試系統模擬器參數設置：
測試信道發射或接收的比特/符號速率見表1
表1
注：除特別說明，一般采用12.2 kbit/s的參考測試信道，上行功率控制設為開啟狀態。
發射機測試中的下行物理信道設置:
表2
（一）WCDMA最大發射功率測試
1. 測試目的：
驗證用戶終端的最大發射功率誤差不超過容限值，避免用戶終端最大發射功率過大會干擾其他信道或其他系統，或其最大發射功率過小會縮小小區的覆蓋范圍。
2. 測試條件：
1） 使用射頻線將手機和系統模擬器按照?qǐng)D1連接，需要注意RF線的補償。
2） 按照通用呼叫建立一個呼叫。
3） 將手機置于回環測試模式下進行測試。
3. 測試步驟：
1） 設置并持續給手機發送上升功率控制命令；
2） 通過測試儀器測試手機的輸出功率，輸出功率在一個傳輸時隙上被平均。
4. 測試限值:
表3
5. 測試結果示例:
（二）WCDMA頻率誤差測試
頻率誤差測試參數設置如表4:
表4
1. 測試目的
驗證手機的發射機載波調制的精確度。
2. 測試條件（與發射機最大發射功率相同）
3. 測試步驟
1） 設置并持續給UE發送上升功率控制命令，直到UE的輸出功率達到最大值；
2） 在手機的天線連接處用測試儀測試頻率偏差指標;
4. 測試限值
頻率誤差在±（0.1×10-6 +10）Hz內。

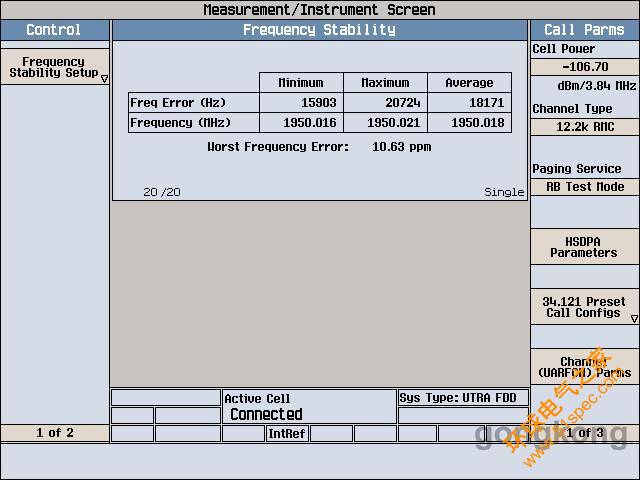

5. 測試結果示例:
