兩線接近開關工作原理

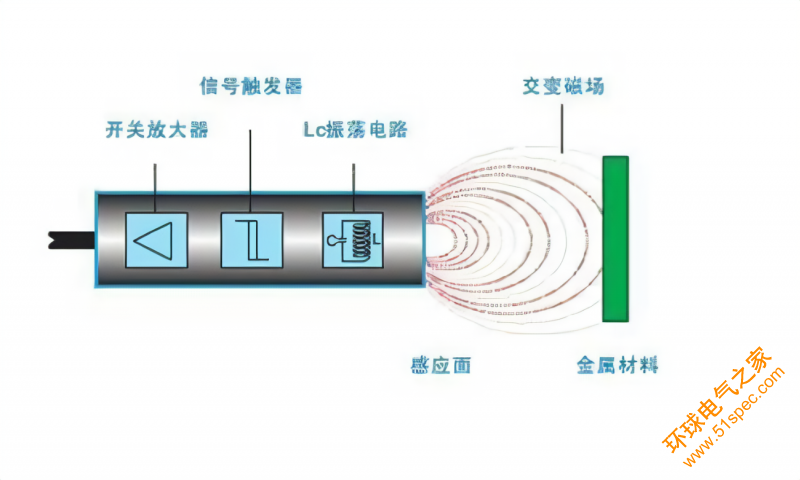

　　兩線接近開關的工作原理是：振蕩電路中的線圈L產生一個高頻磁場。當目標物接近磁場時，由于電磁感應在目標物中產生一個感應電流（渦電流）。隨著目標物接近傳感器，感應電流增強，引起振蕩電路中的負載加大。然后，振蕩減弱直至停止。傳感器利用振幅檢測電路檢測到振蕩狀態的變化，并輸出檢測信號。

　　兩線接近開關可以象平常的行程開關一樣使用，串聯在控制線路中。三線制接近開關需要另加工作電源，兩線制接近開關可以直接替代三線制接近開關使用，而三線制接近開關一般不能直接替代兩線制接近開關使用。

　　兩線的接近開關能夠感應金屬或非金屬的接近，具有接線無極性、中小型繼電器都能驅動、無磨損等特點。主要體現在：

　　1）檢測距離：1~15mm.

　　2）工作環境：溫度-20℃~﹢50℃。  防護等級：IP66.

　　3）工作電源：AC190V~AC420V; 工作電流：≤160mA.

　　4）驅動小型交流繼電器或40A及以下交流接觸器。

　　5）接近時，指示燈亮；遠離時，指示燈滅。

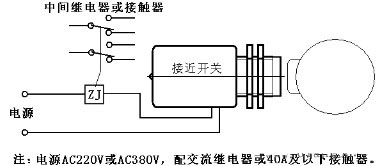

　　2.兩線制接近開關的基本接線圖

　　如下圖所示為兩線制接近開關的基本接線圖。
