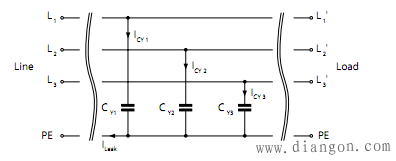

　　假設負載對稱且平衡，理想的三相濾波器甚至在遭受最大不對稱干擾情況下都不會產生漏電流。圖1為Y電容在三相濾波器中的截面圖。

　　圖1：三相濾波器中的Y電容

　　然而，在現實中，出于下列原因，三相濾波器的負載一直處于失衡狀態：

　　-Y電容的公差

　　-供電網絡失衡

　　-非對稱負載

　　-不理想的元件配置造成濾波器的不對稱。

　　在三相濾波器中，漏電流的各相向量之和，形成了產生放電的電流（參見圖2）。

　　圖2：三相濾波器各相漏電流之和的測定

　　漏電流分類

　　為將漏電流的各類要求納入考量，制造商對其產品進行了分類。于是，市場上出現了針對標準應用、醫療應用、工業應用等的濾波器。由于病人會直接接觸設備，正是由于這樣，醫療領域對漏電流要求更多。為保持門限值，多數情況下不采用或采用少量Y電器。例如，SCHURTER推出的M5濾波器的最大漏電流為5μA（沒采用Y電容器），或M80濾波器，其最大漏電流為80μA。

　　然而，沒有相應的標準規定漏電流的級別、名稱以及適用的相應門限值。雖然如此，這個領域可幫助用戶能夠迅速找到適合其應用的產品。
