一、家用配電箱安裝方法

1、明裝配電箱，配電箱安裝在墻上時，應采用開腳螺栓(脹管螺栓)固定，螺栓長度一般 為埋入深度(75～150mm)、箱底板厚度、螺帽和墊圈的厚度之和，再加上5mm 左右的“出頭余量”。對于較小的配電箱，也可在安裝處預埋好木磚(按配電箱 或配電板四角安裝孔的位置埋設)，然后用木螺釘在木磚處固定配電箱或配電板。

2、暗裝配電箱，配電箱嵌入墻內安裝，在砌墻時預留孔洞應比配電箱的長和寬各大20mm 左右，預留的深度為配電箱厚度加上洞內壁抹灰的厚度。在圬埋配電箱時，箱體 與墻之間填以混凝土即可把箱體固定住

3、配電箱應安裝牢固，橫平豎直，垂直偏差不應大于3mm;暗裝時，配電 箱四周應無空隙，其面板四周邊緣應緊貼墻面，箱體與建筑物、構筑物接觸部分 應涂防腐漆。

4、配電箱內裝設的螺旋式熔斷器，其電源線應接在中間觸點的端子上，負荷線應接在螺紋的端子上。這樣，在裝卸熔芯時不會觸電。瓷插式熔斷器應垂直安裝。

5、配電箱內的交流、直流或不同電壓等級的電源，應具有明顯的標志。照明配電箱內，應分別設置零線(N 線)和保護零線(PE 線)匯流排， 零線和保護零線應在匯流排上連接，不得絞接，應有編號。

6、導線引出面板時，面板線孔應光滑無毛刺，金屬面板應裝設絕緣保護套。金屬殼配電箱外殼必須可靠接地(接零)。

二、家用配電箱接線圖

首先家用配電箱接線的時候，要看清楚家用配電箱接線圖的設計，不要把零線和火線搞混淆了，如果兩者一旦接錯了的話，就不會產生電源，給人造成誤區，其實不管是接正還是接反，因為有漏電開關的作用，都會讓零線以及火線有動作的，因為很多零線在漏電開關里面都是連同的，所以開閘之后，斷開的沒有零線只有火線，所以關于火線以及零線接錯這個問題是需要注意的，至于怎么區分兩者不要搞錯，可以看看漏電開關，上面一般都是有標記的，如果是字母N的話就表示零線了。合肥裝修網小編下面介紹的家用配電箱接線圖，就是專門家用安裝的接線圖。

配電箱應用的范圍不同，那么接線的方法就是不同的，家用的家用配電箱接線圖算是比較簡單的，一般學物理的人都能看懂，如果是建筑或者電廠等地方的家用配電箱接線圖，那么就比較具有專業化，不是一般人是看不懂的。如果安裝家用的配電箱，則需要購買進戶線，選用四平方米的就差不多了，通過漏電開關中的火線連接到家用的總開關電閘，在通過火線連接到各個房間的開關，因為零線是公用的，分開到每個房間就行了。是不是很簡單呢？

在安裝家用的配電箱之前，一定要把所涉及的設備買齊全，然后測量家用電路的額定電流以及工作電壓是多少，按照家用的電路的電源進行配置一個相近的配電箱，然后再設計一個家用配電箱接線圖，通過這個家用配電箱接線圖進行施工安裝，這樣全程的流程走下來，安裝也非常方便，有了家用配電箱接線圖的指示，會讓你事半功倍。關于電路設備的安裝，還是要找專門的師傅進行安裝，畢竟電是一個很危險的東西，不能隨便觸碰的。

按照家用配電箱接線圖進行施工安裝，這是最后一部的事情，在這個之前，小編說過要好好進行配置配電箱，盡量和家里所用的電路是一樣的大小的電流電壓，這個就需要讓你對配電箱型號以及規格尺寸等方面有所掌握。比如GGD是什么，第一個字母G是指低壓配電柜，第二個G是指固定安裝、接線，字母D是指電力用柜;又比如GCK是什么?第一個字母G是柜式的結構，第二個字母C是指抽出式，字母K是指控制中心，這些都是需要掌握的，兩者價錢差距不大，主要的區別是兩者所采用的元器件。

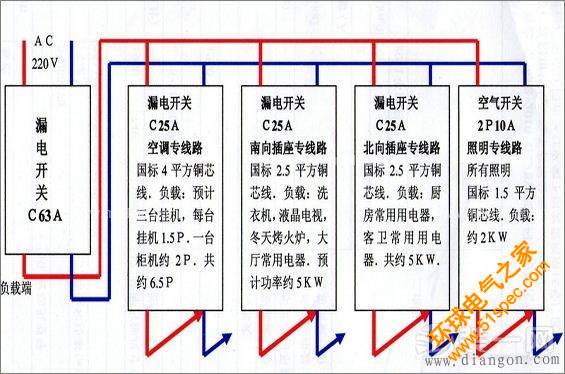

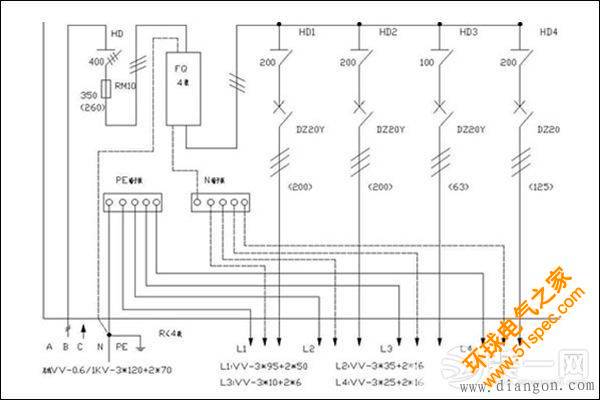

關于這些小編推薦的家用配電箱接線圖，和現在家用的配電箱接線方式可能有所不同們，這也是小編給大家的一個參考接線圖，并不能以此為主。一般家用配電箱接線，都是需要專門的師傅進行操作，因為他們不僅是專業的，還有專業的防護措施設備等，所以電是不好玩的，還是需要謹慎小心，在安裝家用配電箱接線的時候，千萬不要忘記關閉家里的總電閘，安全還是很重要的。

三、家用配電箱選購技巧

1、目前市場上的配電箱主要有金屬外殼和塑料外殼兩種，結構上有暗裝式和明裝式兩類，因此在選擇時，根據實際需要選擇，不管是選擇哪種類型的配電箱，其箱體必須完好無損。

2、家庭配電箱的箱體內接線匯流處應該分別去設立相線、領先以及保護作用的地接線，而且一定要保證整體以及局部配件都是完好的，這個大家再買的時候一定要看清楚，而且要有非常好的絕緣性，可以使用電筆測量一下，看看絕緣性能是否良好，一定要保障安全。

3、空氣開關的安裝座架應光潔無阻并有足夠的空間;配電箱門板應有檢查透明窗。
