（1）電阻的識別
電阻常見類型按材料分有：碳膜電阻、金屬膜電阻、線繞電阻、光敏電阻、熱敏電阻；按結構分有：固定電阻、可變電阻（亦稱電位器）。
電阻的單位：（1）歐姆（Ω）
（2）千歐（ΚΩ） 1kΩ=1000Ω=103 Ω
（3）兆歐（ΜΩ） 1MΩ=1000ΚΩ=106 Ω
（4）吉歐（GΩ） 1GΩ=1000MΩ=109 Ω
（5）太歐（TΩ） 1TΩ=1000GΩ=1012 Ω
電阻的標志方法：

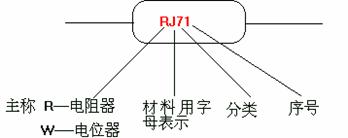

（a）直標法：指電阻表面直接標志出產品主要參數及技術性能的標志方法。如圖1所示。

圖1  直標法

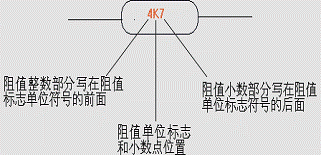

（b）文字符號法：用文字、數字、數字符號有規律地組合在一起標志在產品表面表示電阻阻值。如圖2所示。

圖2  文字符號法

舉例：(1) 0.33Ω Ω33 (2)9.1kΩ 9k1 (3) 3600MΩ 3G6
(4) 5.1Ω 5Ω1 (5) 2.7MΩ 2M7

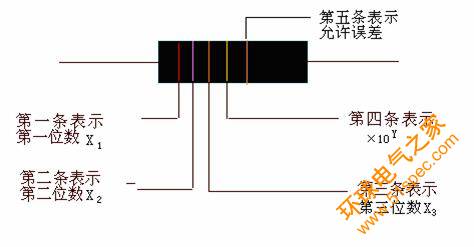

(c) 色標法：指用不同顏色環來表示元件不同參數的方法（見圖3）。不同顏色所表示的數值和允許偏差見表1。
五條色環表示法:

圖3  色標法

第一條色環:阻值的第一位數字;
第二條色環:阻值的第二位數字;
第三條色環:阻值的第三位數字;
第四條色環:阻值乘數的10的冪數;
第五條色環:誤差(常見是棕色,誤差為1%)
例如: 紅色/紫色/橙色/黃色/棕色 273*104=2730kΩ 允許誤差為:1%

(2)電阻的測量
可以用萬用表來測量電阻的阻值，操作時應先在數字萬用表V/Ω與COM插孔之間跨接好加載電阻R1并由數字萬用表在該電阻擋讀出R1的實測值后，若要進行在線測量，必須先測電阻R1，然后接被測電路。不能先接被測電路后并聯電阻R1，這會因數字萬用表電阻擋的測試電壓較高而便被測線路中的硅管趨于導通而失去測量意義（產生較大的測量誤差）。
表1 不同顏色所表示的數值和允許偏差
