CAN總線是一種有效支持分布式控制和實時控制的串行通信網絡，以其高性能和高可靠性在自動控制領域得到了廣泛的應用。為提高系統的驅動能力，增大通信距離，實際應用中多采用Philips公司的82C250作為CAN控制器與物理總線間的接口，即CAN收發器，以增強對總線的差動發送能力和對CAN控制器的差動接收能力。為進一步增強抗干擾能力，往往在CAN 控制器與收發器之間設置光電隔離電路。典型的CAN總線接口電路原理如圖1所示。

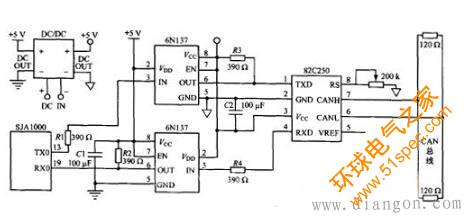

　　圖1 典型的CAN總線接口電路原理圖

1 接口電路設計中的關鍵問題

1.1 光電隔離電路

　　光電隔離電路雖然能增強系統的抗干擾能力，但也會增加CAN總線有效回路信號的傳輸延遲時間，導致通信速率或距離減少。82C250等型號的CAN收發器本身具備瞬間抗干擾、降低射頻干擾(RFI)以及實現熱防護的能力，其具有的電流限制電路還提供了對總線的進一步保護功能。因此，如果現場傳輸距離近、電磁干擾小，可以不采用光電隔離，以使系統達到最大的通信速率或距離，并且可以簡化接口電路。如果現場環境需要光電隔離，應選用高速光電隔離器件，以減少CAN總線有效回路信號的傳輸延遲時間，如高速光電耦合器6N137，傳輸延遲時間短，典型值僅為48 ns，已接近TTL電路傳輸延遲時間的水平。

1.2 電源隔離

　　光電隔離器件兩側所用電源Vdd與Vcc必須完全隔離，否則，光電隔離將失去應有的作用。電源的隔離可通過小功率DC/DC電源隔離模塊實現，如外形尺寸為DIP-14標準腳位的5 V 雙路隔離輸出的小功率DC/DC模塊。

1.3 上拉電阻

　　圖1中的CAN收發器82C250的發送數據輸入端TXD與光電耦合器6N137的輸出端OUT相連，注意TXD必須同時接上拉電阻R3。一方面，R3保證6N137中的光敏三極管導通時輸出低電平，截止時輸出高電平;另一方面，這也是CAN 總線的要求。具體而言，82C250的TXD端的狀態決定著高、低電平CAN 電壓輸入/輸出端CANH、CANL的狀態(見表1)。CAN總線規定，總線在空閑期間應呈隱性，即CAN 網絡中節點的缺省狀態是隱性，這要求82C25O的TXD端的缺省狀態為邏輯1(高電平)。為此，必須通過R3確保在不發送數據或出現異常情況時，TXD端的狀態為邏輯1(高電平)。

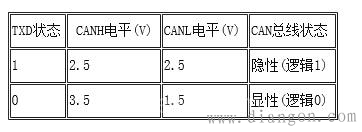

　　表1 TXD與CANH、CANL的關系表

1.4 總線阻抗匹配

　　CAN總線的末端必須連接2個120Ω的電阻，它們對總線阻抗匹配有著重要的作用，不可省略。否則，將大大降低總線數據通信時的可靠性和抗干擾性，甚至有可能導致無法通信。

1.5 其它抗干擾措施

　　為提高接口電路的抗干擾能力，還可考慮以下措施：

　　(1)在82C25O的CANH、CANL端與地之間并聯2個30 pF的小電容，以濾除總線上的高頻干擾，防止電磁輻射。

　　(2)在82C250的CANH、CANL端與CAN總線之間各串聯1個5Ω的電阻，以限制電流，保護82C250免受過流沖擊。

　　(3)在82C25O、6N137等集成電路的電源端與地之間加入1個100 nF的去耦合電容，以降低干擾。

2 結語

　　接口電路是CAN 總線網絡中的重要環節，其可靠性與安全性直接影響整個通信網絡的運行。本文總結了CAN接口電路設計中應注意的幾個關鍵問題。只有抓住設計中的關鍵，才能提高多接口電路的質量與性能，確保CAN總線網絡安全、可靠地運行
