FAE：現場技術支持。給客戶提供你所銷售產品應用上的技術支持，并對客戶提出的質量問題進行處理。FAE與客戶直接接觸，在產品的應用和市場方向上有信息上的優勢，很多時候FAE的表現決定了定單的成敗。這個工作的重要性可見一斑。

    在IC，通信等領域，新產品，新技術如雨后春筍般亮相在世人面前，如何讓客戶了解并掌握新技術和新產品的應用也就成了FAE的重要任務，一個完美的演示或許就能獲得大批的定單，為自己帶來巨大的經濟效益。而FAE給客戶演示必需的東西有一個就是演示板。

    隨著市場需求的增長，電子技術的發展，AD/DA的技術也得到了長足的進步。其應用范圍也是越來越廣泛，比比皆是，遍地開花。所以其品質的優劣也就變得舉足輕重了。

    對于一個ADC來說，位數，轉換率，輸入頻寬等參數都是測試的重點，除了這些原始設計品質，客戶還會對ADC的雜訊，穩定性，速度等方面進行測試。

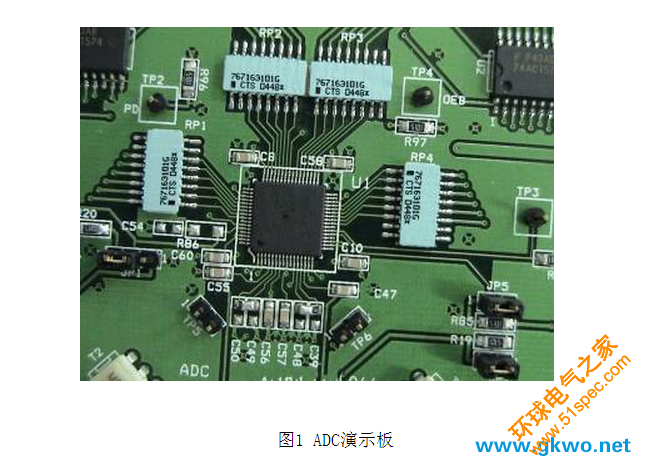

    下圖是某半導體廠家的針對ADC所設計的一個演示板。同時也是給客戶使用的實驗板，用于驗證ADC的各個方面的性能。

    而對于上文所說的幾個測試方面，TWLA500用于以下幾個方面：

    在邏輯分析儀的功能方面

    FPGA的測試

    首先：便于攜帶是其最大的優點，這對于FAE的客戶應用支持是非常方便的。

    其次：半導體廠家多用FPGA對其ADC進行資料的處理與轉換，這時就需要用TWLA500來進行監測。如果中間過程中發生故障，TWLA500就能進行檢測并加以修正。

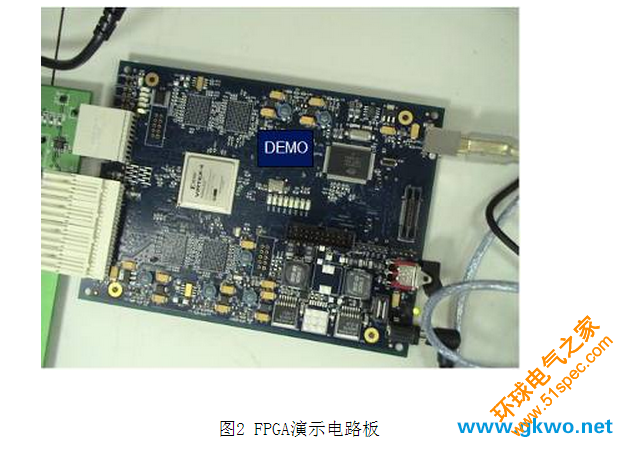

    有些廠商可能會用軟件來實現監測，但是軟件一般只能表現出最后的結果，中間產生什么問題的話還是需要邏輯分析儀來測試。展示電路板見下圖。

    在時鐘發生器功能方面

    TWLA500擁有2個獨立通道的時鐘發生器，輸出范圍6~200M可調，可作為寬范圍的可變時鐘發生器使用。而且還可以產生6~200M范圍的調頻信號。這兩個功能可以滿足低速AD到高速（200M以上模擬信號，需要達1GHz的轉換率）AD的需求。

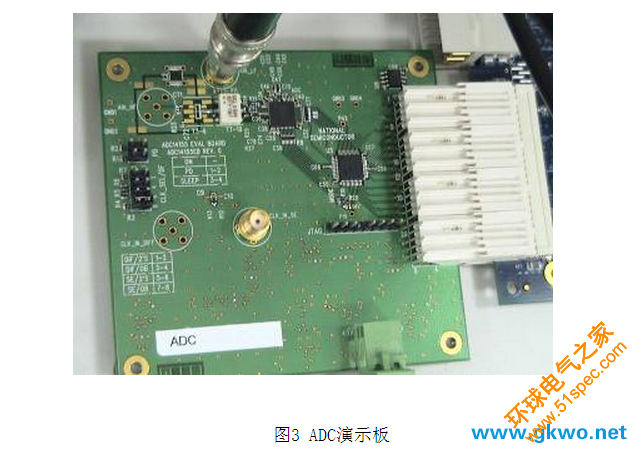

    下圖是一個ADC演示板電路圖，圖的上部可見時鐘發生器給電路板輸入可變時鐘信號或調頻信號配合演示板演示。

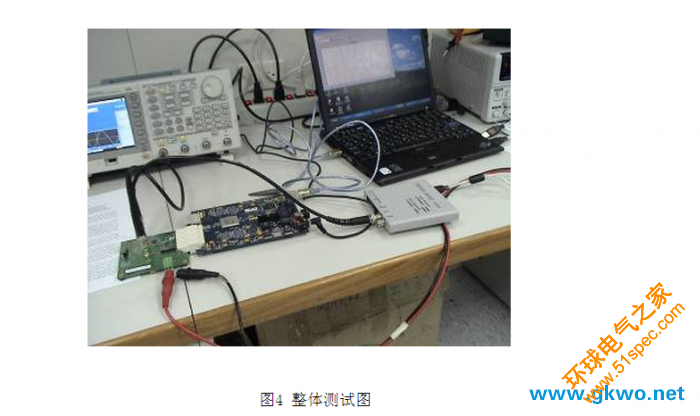

    圖4是演示的整個測試圖片，其中TWLA500提供可變時鐘和調頻信號，來驗證測試芯片以及相關系統的表現。

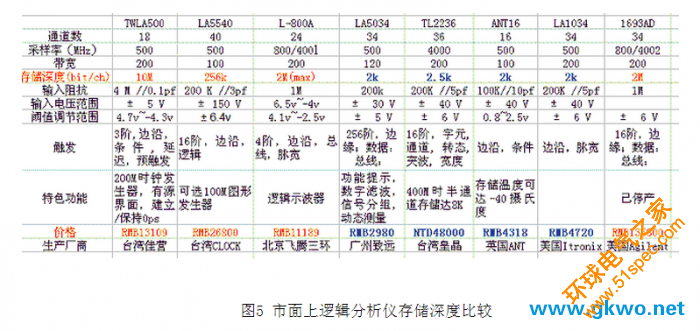

    綜上，TWLA500在半導體方面的應用邏輯分析儀用于對FPGA改動前后的測試驗證芯片的規格時鐘發生器輸出可變時鐘及調頻信號測試芯片的性能對于邏輯分析儀方面，只要采樣率，帶寬，存儲深度足夠，邏輯分析儀都能滿足測試的需求。TWLA500每通道10Mbit的存儲比市面上其他的產品高出很多，比最低2k存儲的產品甚至達到了5000倍的差距。適合幾乎所有場合。對比見圖5

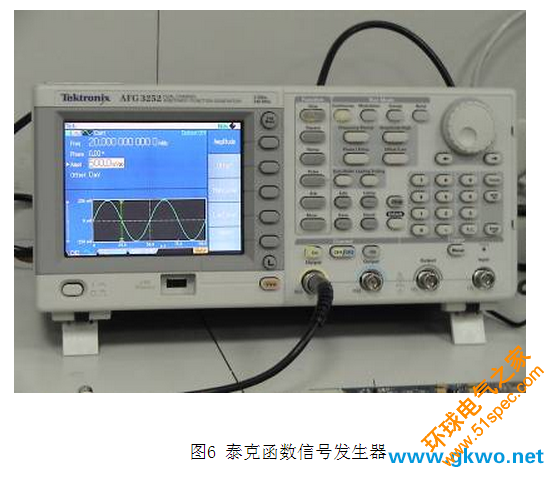

    對于時鐘發生器方面，有些客戶可能選擇其他產品，比如泰克的函數波形發生器，相比而言，雖然泰克功能強大，但是笨重不易攜帶且昂貴。TWLA500同樣能滿足需求，但是輕便，價格實惠。且邏輯分析儀能協助解決更多難題。

    綜上所述：對于一些技術層次比較高的領域，通常都是沒有固定的解決方案，而就算有可供參考的解決方案，也會因為高頻信號的原因，而不確定其真實的表現情況，這是就需要工程師自行設計并選擇解決方案。

    最終的辦法會有很多種，而應用TWLA500無疑是其中非常高性價比的一個。對于一個成熟的工程師來說，TWLA500提供的服務絕對是物超所值。
