電路相信大家聽到很多，但相信大家對于“電機保護電路”還是很陌生的，那究竟什么是電機保護電路呢？以下從幾個方面了解一下，希望對大家有幫助！

電機保護電路

簡介

電機保護器的用于給電機全面的保護，在電機出現過載、缺相、堵轉、短路、過壓、欠壓、漏電、三相不平衡、過熱、軸承磨損、定轉子偏心時，予以報警或保護的裝置。國內外廣泛使用的壓縮機電機保護器有大兩類：雙金屬型和熱敏電阻+電子模塊型。它們的結構不同，作用也不同。

選型

市場上電機保護產品未有統一標準，型號規格五花八門。制造廠商為了滿足用戶不同的使用需求派生出很多的系列產品，種類繁多，給廣大用戶選型帶來諸多不便；用戶在選型時應充分考慮電機保護實際需求，合理選擇保護功能和保護方式，才能達到良好的保護效果，達到提高設備運行可靠性，減少非計劃停車，減少事故損失的目的。

(一）與選型有關的條件

1、電機參數：要先了解電機的規格型號、功能特性、防護型式、額定電壓、額定電流、額定功率、電源頻率、絕緣等級等。這些內容基本能給用戶正確選擇保護器提供了參考依據。

2、環境條件：主要指常溫、高溫、高寒、腐蝕度、震動度、風沙、海拔、電磁污染等。

3、電機用途：主要指拖動機械設備要求特點，如風機、水泵、空壓機、車床、油田抽油機等不同負載機械特性。

4、控制方式：控制模式有手動、自動、就地控制、遠程控制、單機獨立運行、生產線集中控制等情況。啟動方式有直接、降壓、星角、頻敏變阻器、變頻器、軟起動等。

5、其他方面：用戶對現場生產監護管理情況，非正常性的停機對生產影響的嚴重程度等。

與保護器的選用相關的因素還有很多，如安裝位置、電源情況、配電系統情況等；還要考慮是對新購電機配置保護，還是對電機保護升級，還是對事故電機保護的完善等；還要考慮電機保護方式改變的難度和對生產影響程度；需根據現場實際工作條件綜合考慮保護器的選型和調整。

（二）電機保護器的常見類型

1、熱繼電器：普通小容量交流電機，工作條件良好，不存在頻繁啟動等惡劣工況的場合；由于精度較差，可靠性不能保證，不推薦使用。

2、電子型：檢測三相電流值，整定電流值采用電位器或拔碼開關，電路一般采用模擬式，采用反時限或定時限工作特性。保護功能包括過載、缺相、堵轉等，故障類型采用指示燈顯示，運行電量采用數碼管顯示。

3、智能型：檢測三相電流值，保護器使用單片機，實現電機智能化綜合保護，集保護、測量、通訊、顯示為一體。整定電流采用數字設定，通過操作面板按鈕來操作，用戶可以根據電機具體情況在現場對各種參數修正設定；采用數碼管作為顯示窗口，或采用大屏幕液晶顯示，能支持多種通訊協議，如ModBUS、ProfiBUS等，價格相對較高，用于較重要場合；高壓電機保護均采用智能型保護裝置。

4、熱保護型：在電機中埋入熱元件，根據電動機繞組的溫度進行保護，保護效果好；但電機容量較大時，需與電流監測型配合使用，避免電機堵轉時溫度急劇上升時，由于測溫元件的滯后性，導致電機繞組受損。

5、磁場溫度檢測型：在電機中埋入磁場檢測線圈和測溫元件，根據電機內部旋轉磁場的變化和溫度的變化進行保護，主要功能包括過載、堵轉、缺相、過熱保護和磨損監測，保護功能完善，缺點是需在電機內部安裝磁場檢測線圈和溫度傳感器。

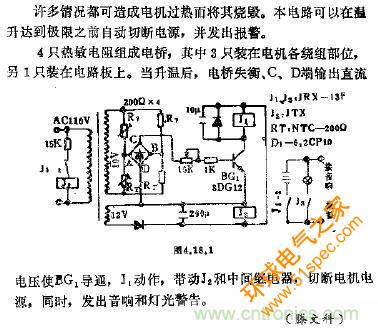

電機保護電路

(三) 保護器類型在電動機工作條件下的選擇

1、對于工作條件要求不高、操作控制簡單，停機對生產影響不大的單機獨立運行電機，可選用普通型保護器，因普通型保護器結構簡單，在現場安裝接線、替換方便，操作簡單，具有性價比高等特點。

2、對于工作條件惡劣，對可靠性要求高，特別是涉及自動化生產線的電動機，應選用中高檔、功能較全的智能型保護器。

3、對于防爆電機，由于軸承磨損造成偏心，可能導致防爆間隙處摩擦出現高溫，產生爆炸危險，應選擇磨損狀態監測功能。對于大容量高壓潛水泵等特殊設備，由于檢查維護困難，也應選擇磨損狀態監測功能，同時監測軸承的溫度，避免發生掃膛事故造成重大經濟損失。

4、應用于有防爆要求場所的保護器，要根據應用現場的具體要求，選用相應的防爆型保護器，避免安全事故發生。

(四) 保護器主電流的接線方式選擇

主電流接線方式分為：

1、一次穿芯式（也可以利用外圍電流互感器二次回路）

2、接線柱式（也可以利用外圍電流互感器二次回路）

3、直接插進式

一次穿芯式接線方便安全，避免了因接線柱接觸不良引起接觸電阻發熱。電動機額定電流值在5A以上，一般都可以選用一次穿芯接線。

直接插進接線方式接線方便，特別對于那些空間小、適合安裝位置的情況下，選用插進式保護器可以與接觸器輸出主觸頭直接相接。

(五) 保護器整定電流范圍的選擇

為了適應不同功率電動機的選配，保護器基本上都設有一定的電流調節范圍，在選用保護器時，根據電動機額定電流值盡可能選擇整定電流范圍中間區域的值。

(六) 工作電源選擇

工作電源主要是供保護器內部電路工作，無需工作電源型除外，工作電源等級一般分為：AC380V，220V，110V，36V。對于工作電源選擇無特殊要求，因為它是獨立供電單元，用戶只要根據電動機控制回路電壓等級來選擇。

經過本文講解，大家對電機保護電路，是否有所了解？電機保護電路是值得我們好好學習，希望對大家有幫助！
