目前，三極管放大電路 三極管放大電路三大問題解答在當代的應用可謂是越來越廣泛，三極管放大電路 三極管放大電路三大問題解答是值得我們好好學習的，現在我們就深入了解三極管放大電路 三極管放大電路三大問題解答。


三極管放大電路 三極管放大電路三大問題解答

三極管在中文含義里面只是對三個腳的放大器件的統稱，我們常說的三極管，可能是如下幾種器件， 可以看到，雖然問都叫三極管，其實在英文里面的說法是千差萬別的，三極管這個詞匯其實也是中文特有的一個象形意的詞匯電子三極管 Triode 這個是英漢字典里面“三極管”這個詞匯的唯一英文翻譯，這是和電子三極管最早出現有關系的，所以先入為主，也是真正意義上的三極管這個詞最初所指的物品。

其余的那些被中文里叫做三極管的東西，實際翻譯的時候是絕對不可以翻譯成Triode的，否則就麻煩大咯，嚴謹的說，在英文里面根本就沒有三個腳的管子這樣一個詞匯?。?！
  電子三極管 Triode （俗稱電子管的一種）
  雙極型晶體管 BJT （Bipolar Junction Transistor）
  J型場效應管 Junction gate FET（Field Effect Transistor）
  金屬氧化物半導體場效應晶體管 MOS FET ( Metal Oxide Semi-Conductor Field Effect
Transistor)英文全稱
  V型槽場效應管 VMOS （Vertical Metal Oxide Semiconductor ）
  注：這三者看上去都是場效應管，其實結構千差萬別
 J型場效應管 金屬氧化物半導體場效應晶體管 V溝道場效應管 是 單極（Unipolar）結構的，是和 雙極（Bipolar）是對應的，所以也可以統稱為單極晶體管（Unipolar Junction Transistor）其中J型場效應管是非絕緣型場效應管，MOS FET 和VMOS都是絕緣型的場效應管VMOS實在 MOS的基礎上改進的一種大電流，高放大倍數（跨道）新型功率晶體管，區別就是使用了V型槽，使MOS管的放大系數和，工作電流大幅提升，但是同時也大幅增加了MOS的輸入電容，是MOS管的一種大功率改經型產品，但是結構上已經與傳統的MOS發生了巨大的差異。VMOS只有增強型的而沒有MOS所特有的耗盡型的MOS管 。

三極管放大電路三大問題解答

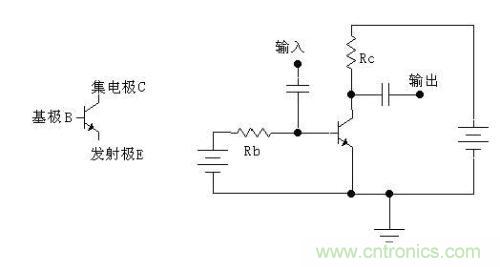

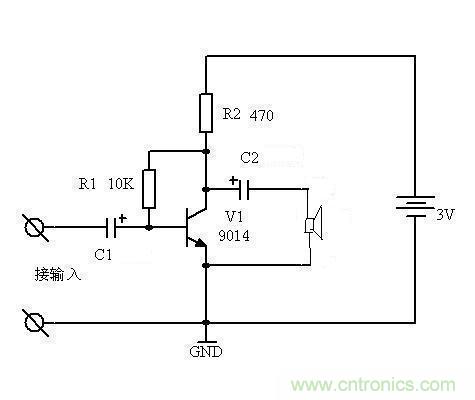

三極管放大電路問題一：三極管放大電路是用來做什么的？

解答：簡單地說，三極管放大電路是用來放大微弱小信號的。


 三極管放大電路問題二：關于三極管都有些什么重要的，必須掌握的參數？（靜動態）并麻煩指出各個參數的用處。

解答：三極管的參數反映了三極管各種性能的指標，是分析三極管電路和選用三極管的依據。主要參數
有：
（一）、電流放大系數
1．共發射極電流放大系數
（1）共發射極直流電流放大系數，它表示三極管在共射極連接時，某工作點處直流電流IC與IB的比值。
（2）共發射極交流電流放大系數β它表示三極管共射極連接、且UCE恒定時，集電極電流變化量ΔIC與極電流變化量ΔIB之比。 管子的β值大小時，放大作用差；β值太大時，工作性能不穩定。因此，一般選用β為30～80的管子。

2．共基極電流放大系數

（1）共基極直流電流放大系數它表示三極管在共基極連接時，某工作點處IC 與 IE的比值。
（2）共基極交流電流放大系數α，它表示三極管作共基極連接時，在UCB 恒定的情況下，IC和IE的變化量之比。
通常在ICBO很小時，與β，與α相差很小，因此，實際使用中經?；煊枚患訁^別。

（二）、極間反向電流
1．集-基反向飽和電流ICBO
ICBO 是指發射極開路，在集電極與基極之間加上一定的反向電壓時，所對應的反向電流。它是少子的漂移電流。在一定溫度下，ICBO 是一個常量。隨著溫度的升高 ICBO將增大，它是三極管工作不穩定的主要因素。在相同環境溫度下，硅管的ICBO比鍺管的ICBO小得多。

2．穿透電流ICEO
ICEO是指基極開路，集電極與發射極之間加一定反向電壓時的集電極電流。該電流好象從集電極直通發射極一樣，故稱為穿透電流。ICEO和ICBO一樣，也是衡量三極管熱穩定性的重要參數。

（三）、頻率參數

頻率參數是反映三極管電流放大能力與工作頻率關系的參數，表征三極管的頻率適用范圍。

1．共射極截止頻率fβ
三極管的β值是頻率的函數，中頻段β=βo幾乎與頻率無關，但是隨著頻率的增高，β值下降。當β值下降到中頻段βO1／倍時，所對應的頻率，稱為共射極截止頻率，用fβ表示。

2．特征頻率fT
當三極管的β值下降到β＝1時所對應的頻率，稱為特征頻率。在fβ～fT的范圍內，β值與f幾乎成線性關系，f越高，β越小，當工作頻率f＞fT，時，三極管便失去了放大能力。

（四）、極限參數
1．最大允許集電極耗散功率PCM
PCM 是指三極管集電結受熱而引起晶體管參數的變化不超過所規定的允許值時，集電極耗散的最大功率。當實際功耗Pc大于PCM時，不僅使管子的參數發生變化，甚至還會燒壞管子。

2．最大允許集電極電流ICM 當IC很大時，β值逐漸下降。一般規定在β值下降到額定值的2／3（或1／2）時所對應的集電極電流為ICM當IC＞ICM時，β值已減小到不實用的程度，且有燒毀管子的可能。

3．反向擊穿電壓BVCEO與BVCEO
BVCEO是指基極開路時，集電極與發射極間的反向擊穿電壓。
BVCBO是指發射極開路時，集電極與基極間的反向擊穿電壓。
三極管的反向工作電壓應小于擊穿電壓的（1／2～1／3），以保證管子安全可靠地工作。
三極管的3個極限參數PCM 、ICM、BVCEO和前面講的臨界飽和線 、截止線所包圍的區域，便是三極管
安全工作的線性放大區。一般作放大用的三極管，均須工作于此區。    三極管放大電路問題三：三極管放大電路是用來做什么的？

解答：三極管電路的計算主要有：直流偏置電路計算、交流增益的計算、各種反饋的計算等。但這個計
算屬于電路設計，比較復雜，可暫時不去考慮它。
