薄膜開關的類型
薄膜開關
今天小編收集整理了一些
薄膜開關的資料，以下小編將會為大家講解一下薄膜開關的類型，重點說明平面薄膜開關、柔性薄膜開關、硬性薄膜開關及凸起薄膜開關的內容。
平面薄膜開關
薄膜開關上的按鍵，以色彩不同表示鍵體的位置、形體和大小，在薄膜開關的初始階段較為普遍。立體薄膜開關：通常，薄膜開關上的按鍵只是用色彩來表達鍵體的位置、形狀和大小。這樣，只能憑操作者的視覺來識別操作的準確性，由于沒有適當?shù)姆答佇畔⒈砻魇种甘欠癜丛诹碎_關的有效范圍使開關動作，因而影響了對整機監控的自信和操作的速度。一種使開關鍵體微微凸起，略高于面板，構成立體形狀的薄膜開關，稱為立體鍵開關。立體鍵不僅能準確地給定鍵體的范圍，提高辨認速度，使操作者的觸覺比較敏感，同時還增進了產品外觀的裝飾效果. 立體鍵的制作。
柔性薄膜開關

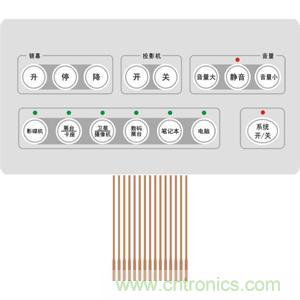

柔性薄膜開關是薄膜開關的典型形式。這類薄膜開關之所以稱為柔性，是因為該薄膜開關的面 膜層、隔離層、電路層全部由各種不同性質的柔性薄膜所組成。柔性薄膜開關的電路層，均采用電器性能良好的聚酯薄膜（PET）作為開關電路圖形的載體，此層 也分裝手感彈片、上下電路。由于聚酯薄膜所具有性質的影響，使得該薄膜開關具有良好的絕緣性、耐熱性、抗折性和較高的回彈性。開關電路的圖形，包括開關的 聯機及其引出線均采用低電阻，低溫條件下固化的導電性涂料印刷而成。因此，整個薄膜開關的組成，具有一定的柔軟性，不僅適合于平面體上使用，還能與曲面體 配合。柔性薄膜開關引出線與開關體的本身是一體的，在制作群體開關的聯機時，將其匯集于薄膜的某一處，并按設計指定的位置和標準的線距向外延伸，作為柔軟 的、可任意彎曲的、密封的引出導線與整機的后置電路相連。
薄膜開關
硬性薄膜開關
硬性薄膜開關是指開關的圖形和線路是制作在普遍的印刷線路覆銅板上。
硬 性薄膜開關的特點是取材文便，工藝穩定，阻值低，并可在其背面直接焊接電路中的某些組件。在面積不大的情況下，可省去硬質襯板層。硬性薄膜開關一般都采用 金屬導片作為導通迷宮觸點，故較好的手感。所不利的方面，是在整機中裝聯不及軟性薄膜開關方便，往往需要焊接并通過扁平電纜將引線引出。硬性薄膜開關的信 息反饋除蜂鳴信號、LED指示外，普遍可采用金屬手感彈片。
凸起薄膜開關
通常，薄膜開關上的按鍵只是用色彩來表達鍵體的位置、形狀和大小。這樣，只能憑操作者的視覺來識別操作的準確性，由于沒有適當?shù)姆答佇畔ⅲ?br>
因而影響了對機子監控的自信和操作的速度。所以在面板的設計階段就要作好安排，備有工藝孔，以便在模具壓制時有精確的定位， 其立體凸起的高度一般不宜超過基材厚度的兩倍。為美觀產品的外觀，凸起薄膜開關的凸起可有多種變化制作。
綜上所述，通過本文講解的
平面薄膜開關、柔性薄膜開關、硬性薄膜開關及凸起薄膜開關的內容知識，相信大家對薄膜開關的類型認識會越來越深入，同時也希望本文能對大家的工作有一定的指導作用。
