螺紋環規用于測量外螺紋尺寸的正確性,通端為一件,止端為一件.止端環規在外圓柱面上有凹槽.當尺寸在100毫米以上時,螺紋環規為雙柄螺紋環規型式.規格分為粗牙,細牙,管子螺紋三種.螺距為0.35毫米或更小的2級精度及高于2級精度的螺紋環規和螺距為0.8毫米或更小的3級精度的螺紋環規都沒有止端.

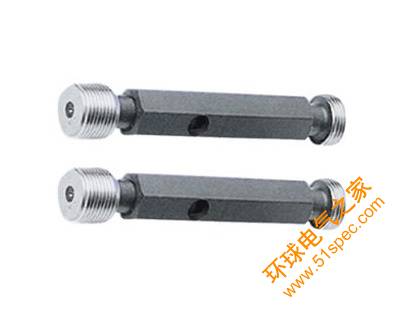

螺紋環規精度等級按照螺紋密度劃分，檢驗工件螺紋用的光滑極限量規簡稱為“螺紋光滑量規”，這種量規用于檢驗外螺紋大徑和內螺紋小徑。上面標的尺寸的光滑極限量規就是檢螺紋孔小徑用的光滑量規（螺紋光滑塞環規）。這種量規的尺寸和允許的公差，按GB3934《普通螺紋量規》國家標準的附錄A規定的方法進行計算。

   被檢螺孔的小徑的公差TD1，則可以在GB/T197-2003《普通螺紋公差》中的表2查到。表2與被檢內螺紋的螺距和公差等級有關，雖然知道了螺距，但是還應該知道被檢內螺紋的精度等級。螺紋有4、5、6、7、8、9等6個精度等級。例如正確標注應該是M14×1.25－6H。但是在GB/T197-2003《普通螺紋公差》中的第8條規定，對于內螺紋，螺距≤1.4時沒有標注精度等級的就是5H，螺距≥1.6時，沒有標注精度等級的就是6H。所以你完全可以按M14×1.25－6H進行查表和計算。

螺紋環規使用完畢后，應及時清理干凈測量部位附著物，存放在規定的量具盒內。

生產現場在用量具應擺放在工藝定置位置，輕拿輕放，以防止磕碰而損壞測量表面。 嚴禁將量具作為切削工具強制旋入螺紋，避免造成早期磨損?？烧{(diào)節螺紋環規嚴禁非計量工作人員隨意調整，確保量具的準確性。環規長時間不用，應交計量管理部門妥善保管。
