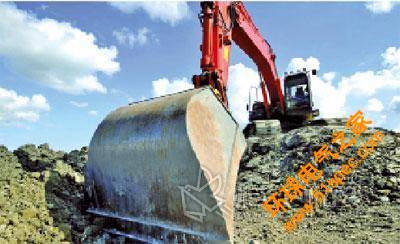

圖1  載重車輛和移動式工程機械要在各種不同的惡劣環境中工作。在它們的工作過程中，傳感器扮演著重要的角色

在現代化的載重車輛和移動式工程機械中，越來越多的電子技術承擔著調節這些昂貴機械的任務，使得它們高效地完成應該完成的任務。也就是說：節約能源、節省原材料并且節省時間。要做到這一切只有依靠高效的傳感器：在惡劣環境中工作、非常堅固、長壽命并且高效的傳感器。

載重車輛和移動式工程機械要在各種不同的惡劣環境中工作。在它們的工作過程中，傳感器扮演著重要的角色（圖1）。它們向控制器發送有關轉速和傾角的數據，報告著機械手、抓斗、鏟叉的位置以及密封缸的工況，傳遞著輔助設備的工作情況以及其他更多信息。在這長長的技術要求明細最上方，是對傳感器可靠性和質量的要求：因?yàn)檩d重車輛每天都在行駛，其維修服務團隊不可能像工廠中固定設備的維修團隊那樣在幾分鐘內到達現場。在傳感器出現故障時，無論如何載重車輛要在緊急狀態下能夠堅持行駛。它所使用的儀器設備應能長久地承受冷、熱、雨、雪、海水潮氣、腐蝕性化學介質以及振動和顛簸的影響。

除了在車輛制造技術中改進、提高，進一步研發新的傳感器之外，非接觸式原理的傳感器已成為最明顯的發展趨勢。工作時無磨損的傳感器保證了很長的使用壽命和很高的機械設備、儀器使用可靠性。無論是電感式、電容式、電磁式、光學或者超聲波技術，在Pepperl+Fuchs公司的產品目錄中，總能找到適合于在車輛制造和移動工程機械中完成常規任務或者特殊任務的傳感器。

適合特殊應用的特殊性能

如圖2所示，不同工程機械應用所需不同的傳感器解決方案：測定狀態、位置、傾斜和角度位置的傳感器。根據具體的使用情況，傳感器系統又有著不同的特性。其電壓范圍10～60V，滿足了傳統車輛啟動電壓12V、24V和48V的要求；連接電纜都具有很好的耐油性能，電纜的橫截面積有0.5mm2和0.75mm2兩種。更值得一提的是：具有很高抗干擾性能和電磁兼容性（EMV）。因此，高性能的車用傳感器系列產品滿足了e1級的公路車輛行駛常規所需的認證許可。

例如：M12、M18和M30系列圓柱形電感式傳感器就是最好的工程機械所用傳感器。它們具有e1級的認證許可，非接觸式的工作；由于工作原理是電感式，安全防護等級達到IP68和IP69K，在惡劣的工作環境中非常堅固耐用；適合于在環境溫度-40～+85℃的范圍內使用。在建筑機械和農業機械中常用的就是這種傳感器，如挖掘機挖斗和輔助裝置的監控。在這些機械設備的應用中，快速更換系統在節約時間和費用方面起到了積極的作用。在農業收割機中，這些傳感器用來對不同擋板、傳送裝置、收割機構或者自鎖裝置進行監控。非常實用的圓柱形外殼使它能夠毫無問題的安裝在機械中的任何部位。

圖2  移動式工程機械惡劣的工作環境對傳感器提出了很高的要求

超出標準要求的三倍

高達100V/m的抗干擾性能使得這一傳感器超過了標準規定的30V/m的三倍多，矩形的F33和VariKont型電感式傳感器也是如此。其中VariKont系列傳感器還可以在大型建筑機械以及物流領域中的港口起重機中使用，尤其當電纜長度較長時、因裝卸要求沒有規定長度的電纜可用時。有著鋼質保護層、包括不銹鋼外殼的圓柱形電感式傳感器主要應用領域是腐蝕性特別強的環境。例如用于酸和化學產品運輸車輛，港口碼頭的吊具或者起重設備等長期與含鹽潮氣、垃圾處理或者經常要用高壓清洗的設備中。

消防隊也希望實時報警

F99型傳感器滿足了e1級的認證許可，適合于在復雜車輛傾斜角度或者輔助設備調整、活動部件的收放等過程中使用。在挖掘機中，F(xiàn)99在地面不平時報警；在起重車輛、叉車或者消防車的云梯使用過程中，F(xiàn)99都能在出現臨界傾斜角度之前報警。這種集成了彈簧-質量系統的微型機械檢測元器件包括其電氣控制系統都安裝在一個堅固的金屬盒中，其安全防護等級達到了IP68/IP69K，因此可以無需其他防護裝置直接安裝在車輛中使用。

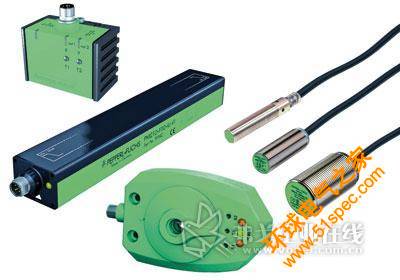

圖3  不同移動式工程機械應用所需不同的傳感器解決方案：測定狀態、位置、傾斜和角度位置的傳感器

這種傾斜角度傳感器的信號輸出是0～5V或者4～20mA的模擬信號，可選開關輸出端子；結構形式有單軸或者雙軸，檢測范圍為0～360。工程機械中應用不斷擴大的CANopen總線系統同樣也支持這種傳感器的使用，但所需的傳感器型號應是有CANopen總線輸出的本版（專門的傾斜傳感器CiA410）。

PMI系列傳感器涵蓋了工程機械中大部分行程和角度的檢測。這種無磨損的傳感器是一種全密封，在堅固、高密封性的殼體中工作的檢測儀器。通過可賦值設定的檢測范圍和開關控制范圍，使其可以準確完成各種不同的任務。它輸出的是4～20mA的電流信號，可選附加開關控制的輸出端。PMI 360D系列監控的角度范圍為0～360；F110系列長度檢測傳感器的檢測范圍最長可達810mm。

這種傳感器可以應用于如農業機械轉向時對前后軸轉向情況的監控；或者當要求將整個車輛的負載有目的地分散到幾個車道上時，對軸的精確定位進行監控。實際工作中常常也要對載重車、機床部件等輔助設備位置進行精確識別。為此有專門的IdentControl Compact系列傳感器。它們都具有堅固的、安全防護等級達IP67的金屬外殼，以及M12的連接電纜。

傳感器生產廠家為用戶提供了工程機械使用的不同傳感器和傳感技術。Pepperl+Fuchs公司按照用戶對傳感器電纜長度的特殊要求提供合適的傳感器，以及市場上著名廠家生產的電纜插接連接件，例如Compagnie德國公司、Tyco Electronics公司，Molex公司，JST公司和ITT公司的連接器。
