泵站作為水利建設和管理工程的主要設施，擔負著城市排水防澇、引水供水的重要任務。從20世紀90年代以來，隨著IT技術的進步以及水利事業的蓬勃發展，水利行業泵站自動化的水平不斷提升，泵站技術和管理水平大大提高，向國外無人化泵站監控管理發展，減人增效成果顯著。在這個過程中，泵站計算機監控系統起著至關重要的作用。現代的監控系統能夠實現全泵站的數據集中監控、主輔設備自動控制、遠方遙控和遙調、信息遠傳等功能，是泵站安全、可靠和經濟運行的可靠保證。

借助全新的信息技術，水利自動化系統無論在結構上還是在功能上，進入了一個全新發展階段。水利自動化需要適應新的市場形勢，發展成為一個集計算機、控制、通信、網絡、電力電子為一體的綜合系統，具備領先的硬件結構，開放的軟件平臺和強大的應用系統，保證泵站自動化實現全天候不間斷運行，能夠輕松應對未來業務發展需要。

基于南大傲拓公司NA系列PLC的泵站自動化解決方案，成為水利行業泵站計算機監控系統的首選產品之一。

如何以強大PLC打造計算機監控系統

目前，泵站計算機監控系統采用開放的分層分布式網絡結構，由站控級和現地控制單元組成。系統級設備大多采用以太網Ethernet或光纖環網FDDI等通用網絡設備，連接高性能的微機、工作站、服務器，在被控設備現場則較多地采用PLC或智能現地控制單元，再通過現場總線與基礎層的智能I/O設備、智能儀表、遠程I/O等相連接構成現地控制子系統，與廠級系統結合形成整個控制系統。

隨著安全生產、計算機技術等功能及技術的擴展，計算機監控系統對現地控制子系統核心控制器的能力也提出了更高的要求。在現地控制級核心控制器的選擇上，功能強大的PLC成為大多數系統的首選。目前通常使用的國外通用型PLC存在各種問題：如無專用SOE模件;開出回路簡單，在強干擾下容易誤動;通信擴展能力差;調試過程不方便，不直觀等。因此新一代的PLC必須考慮到行業特點，并能夠擁有比國外通用型PLC更強大的功能。

總體而言，泵站計算機監控系統需要PLC具有強大的可靠性、專業性、擴展性，這樣才能保證水利行業在計算機監控系統方面的投資不僅能夠滿足現實和未來需要，而且投資能夠得到全面保護。

基于NA400 PLC的解決方案讓泵站自動化更加強大可靠。

NA400可編程控制器作為公司NA系列可編程控制器家族中的重要成員，在開發研制過程中采用了工業控制領域的一系列最新成果和最新思想，總結了國外 PLC的成功之處，瞄準當今PLC的最新發展趨勢，生產過程采用先進的生產加工工藝和精制的外觀設計，相信會給您帶來耳目一新的感覺。

實現無人值班，減員增效

現在，基于NA400系列PLC的計算機監控系統為泵站提供了靈活、強大、可靠的計算機監控系統，系統功能齊全，軟件和硬件標準化程度高，滿足了泵站“無人值班”(少人值守)的要求，實現減員增效，能夠取得良好的成效，可廣泛地應用于各類大中小型水利自動化工程。

典型配置

某泵站設計流量25立方米/秒。安裝潛水軸流泵6臺，電機為異步電機，單機功率315kW，采用直接啟動方式，總裝機容量1890kW，電壓等級為10kV。

網絡采用單以太網，星形結構，PLC與上位機通過以太網連接，網絡設備可選用交換機，系統結構圖如下：

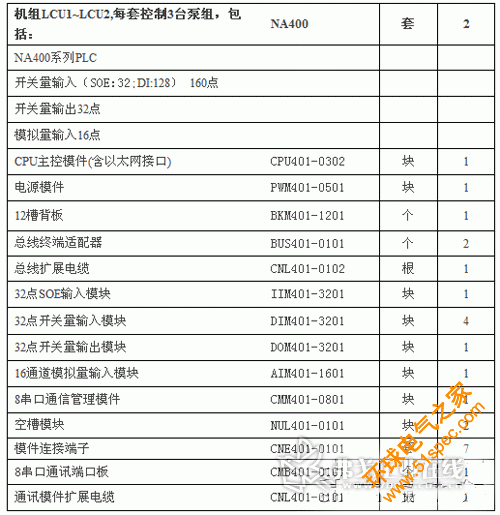

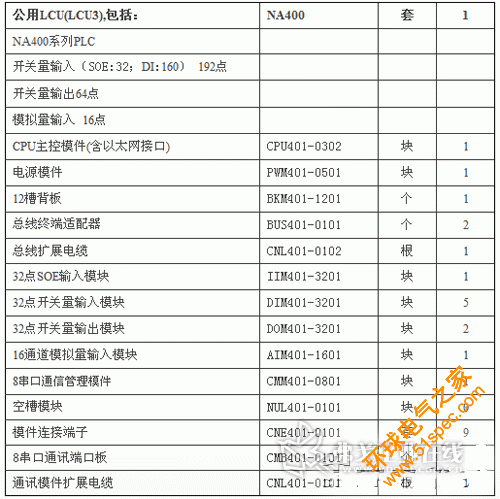

PLC配置如下：
