工程師在遇到電磁兼容問題時，第一想到的可能是自己能否通過設計一個濾波電路來解決傳導和輻射干擾問題?答案是完全可行。自己設計濾波電路的優點是可以根據自己的需要隨意搭配選擇參數和滿足電路板布線的需要，但是在設計濾波電路的時候，遇到的最大的問題是電感器的設計和繞制，在設計上，用哪種磁芯、什么樣的尺寸、繞制的匝數，線徑，而且濾波用的電感器由于其特殊結構、工藝的限制，最終研發工程師往往放棄了自己設計濾波電路的想法。SCHAFFNER公司根據這一需求推出的RN系列共模抑制電感器，解決了工程師遇到的這一問題。

RN系列電感器采用環形磁芯，有效地避免了漏磁對外圍電路的影響，而且由于采用高檔的磁芯材料、良好的繞制工藝、緊湊的外殼結構和全環氧樹脂封裝，因而具有體積小、成本低、效率高、結構堅固等特點，同時也有VDE、UR等各種認證證書，因此非常適用于需要定制濾波電路、緊湊結構、惡劣環境抗震動等應用，同時由于其具有各種認證證書，也是當產品需要通過CE認證時的好選擇。

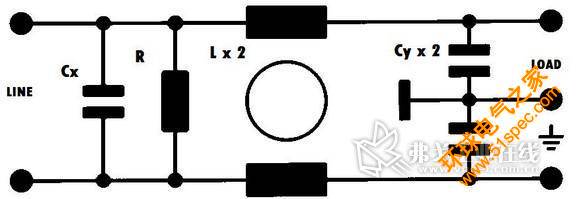

下面我們給出一個使用RN系列電感器搭配濾波電路設計的參考電路方案：

該方案中，Cx主要對差模干擾進行抑制，其選值一般在100~200nF左右，R的作用是作為對Cx的放電電阻，同時也能起到一定的阻抗匹配的作用，選值一般是1M左右。Cy起到的作用是對L的高頻補充，即：一般情況下，由于分布電容的存在，高頻的共模干擾對L形成了短路，使L失效，因此Cy在一定程度上使濾波電路的高頻共模部分得以保持一定的插入損耗。但由于受到漏電流的限制，Cy的取值不能過大，一般在2.2nF左右，甚至于在某些應用場合，比如醫療設備，要求極低的漏點流，Cy可以舍去不用。Cx和Cy要使用高頻特性比較好的電容，比如目前比較流行的濾波專用薄膜電容器。L的取值比較關鍵，要根據插入損耗的需要和占板面積的限制，取盡量合適電感量的電感，具體應用場合的搭配型號可以同光華世通的應用工程師聯系確定。

以上取值只是一個通用方案，適用于大多數需要濾波的電路，其作用范圍大概在150K~30Mhz之間，也就是我們通常的民用設備傳導騷擾的測量范圍。根據不同的情況，可以有不同的搭配，以獲得最佳性能，具體選值，請與光華世通聯系。

另外，光華世通也提供SCHAFFNER公司供濾波和諧波處理的EV/EH系列專用鐵心濾波電感器、RD系列三相三線或三相四線專用共模濾波電感、RF系列專用于差模抑制的直棒電感，或者RI系列的飽和電感供選擇，以應對不同的特殊情況。
