【導讀】市面上常見的共模電感一共有兩種，一種是UU型的共模電感，一種是環形的共模電感，這兩種電感如何取舍一直以來都是許多電源工程師非常糾結的事情，今天我們就要討論一下這兩種共模電感之間的取舍關系。

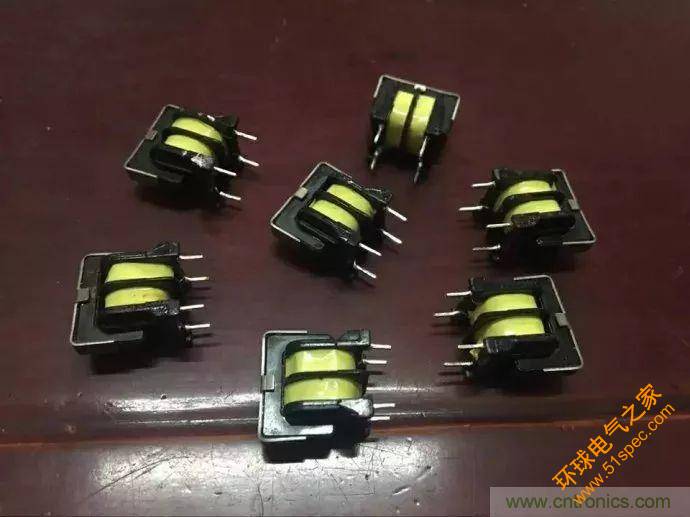

這種是所謂的UU型共模電感，它的特點有如下幾個

第一，價格便宜

第二，制造簡單，只需要簡單的機器就能繞制

第三，耐壓高

第四，體積相對于磁環要大

第五，電感的電流要比磁環小

第六，有底座安裝方便

第七，有漏感問題

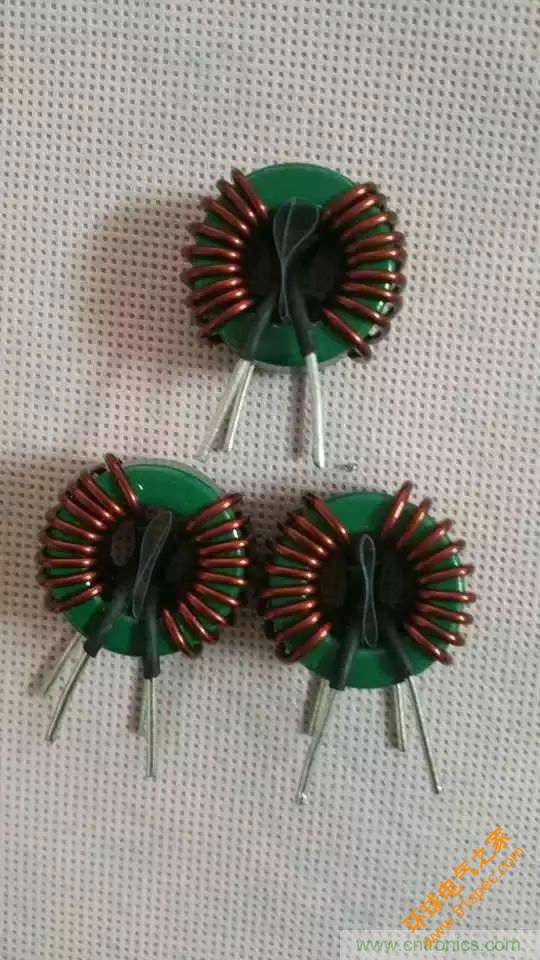

這就是常見的磁環共模電感，說完了UU我在來介紹一下磁環電感的特點。

第一，價格貴

第二，體積小，可以在T6（外徑6mm）這個尺寸的體積下做出100uh的共模電感。

第三，需要適配底座，這樣價格就更貴了

第四，制作的時候需要飛梭，制造工藝復雜

第五，特性完美不存在漏感，磁飽和等問題

第六，通過電流大

第七，耐壓不易做高

理解了這些我們在來看看現實世界中這兩種共模電感的頻率特性曲線

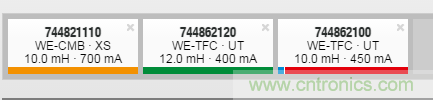

這里我一共選用了wurth旗下的三款共模電感，

● xs尺寸的10mh環形共模電感744821110

● UU9.5的UU型12mh共模電感744862120

● UU9.5的UU型10mh共模電感744862100

大家有注意到電流量了嗎？

環形有700ma而uu型的只有450ma和400ma

為什么要加一個12mh的共模電感比較呢？原因很簡單，UU型同樣電感值的共模電感頻點要比環形的高啊。電感量需要加大到12mh才能和10mh的環形共模電感相比較。ok所以只能這樣降額比較了，說一下一般情況下是磁芯體積越大，同樣電感值的補償頻點越低，補償的db值越大。xs已經是wurth下最小的電源用磁環共模電感了。比UU9.5小掉好大一圈呢。

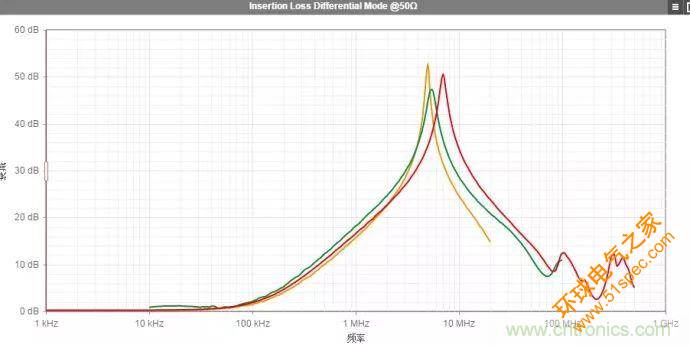

UU的補償值大，但是頻點高

這張圖再次驗證了這個觀點，不過需要注意的是，一般共模電感更看重頻點，其次才是補償量。

明白了這些，如何按照自己的需求選用這兩種共模電感，大家應該很清楚了吧。
