摘要：秦皇島雨污水泵站無人值守監控系統|排水泵站自動化控制方案，自動/遠程控制，根據污水池液位的變化，按系統設定的邏輯自動控制潛污泵和電動蝶閥的開/關，通過監控中心軟件遠程控制泵、閥的開/關。
項目背景
2010年，秦皇島市政管理處為了減少雨污水泵站運營費用，要求將所有泵站改造成無人值守自動運行泵站，僅配置少量設備和維護人員即可保障泵站的正常運行。2011年，平升公司配合其建設了雨污水泵站無人值守監控系統，對轄區內的4個雨污水泵站進行無人值守遠程監控及管理，多年來一直運行良好。
良好的應用效果，使平升公司產品得到了客戶認可。2018年該系統新增2個雨污水泵站，繼續由平升公司提供遠程監控設備及服務。
項目情況
1.新增2個雨污水泵站：龍海道泵站、洪澤湖泵站。兩個泵站的工藝流程和設施相同，本文以龍海道泵站為例進行說明。

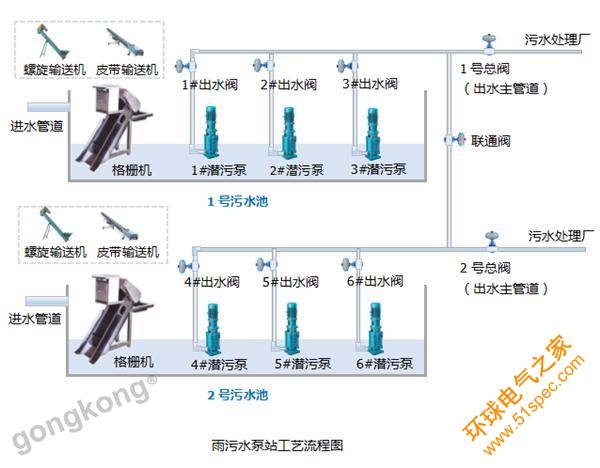

2.工藝流程及設施如圖所示：
說明：
①雨污水首先經過格柵機過濾進入污水池，其中的3個潛污泵將污水加壓提升至出水管道并匯集輸送至污水處理廠。
②6個出水閥、2個總閥、1個聯通閥均為電動蝶閥。
③聯通閥的作用：當其中一個出水主管道總閥出現故障時，打開聯通閥保證污水順利排出。
④雨污水中的漂浮物通過格柵機、皮帶輸送機、螺旋輸送機進行收集并運送至指定地點。
解決方案

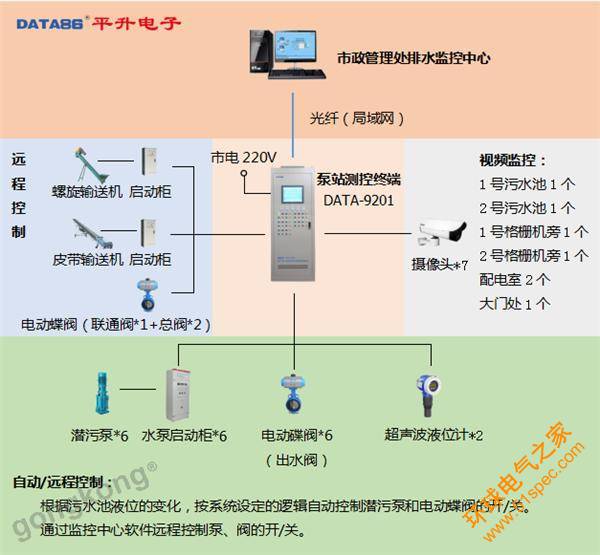

雨污水泵站無人值守監控系統拓撲圖
系統功能
遠程監測：
潛污泵的運行狀態、控制模式、單向電流、三相電壓、故障信號；
電動蝶閥（6個出水閥、2個總閥、1個聯通閥）的開關狀態；
污水池的液位；
格柵機、螺旋輸送機、皮帶輸送機的運行狀態、故障信號。
遠程控制：
2個總閥和聯通閥的開/關；
格柵機、螺旋輸送機、皮帶輸送機的啟/停。
自動/遠程控制：
潛污泵和出水閥的控制模式有兩種：自動控制和遠程手動控制。
自動控制：泵站測控終端根據污水池液位的變化，按系統設定的邏輯自動控制潛污泵的啟/停和出水閥的開/關；
遠程手動控制：泵站測控終端通過光纖網絡接收并執行監控中心軟件發送的開/關潛污泵和出水閥的命令。
視頻監控：對污水池、格柵機、配電室、大門處等重要工位進行實時視頻監控。
自控邏輯說明
1.每個污水池的設備是一個獨立的邏輯體系，包含：水池液位、潛污泵、出水閥。
2.邏輯因素：
① 污水池液位：設定4個液位限值：啟泵上限1、啟泵上限2、啟泵上限3、停泵下限；
② 泵的故障狀態和總運行時間：
優先級別：一、無故障；二、泵運行時間最短（目的是均衡泵運行時間，對泵起到保護作用）。
3.液位限值和泵的總運行時間可通過監控中心軟件修改。
4.潛污泵和出水閥的開關規則：啟泵時，先啟泵后開閥；停泵時，先關閥后停泵。
5.邏輯過程如下（以1號污水池為例）：
項目經驗
由于本次項目泵、閥數量較多且需要自動化控制，因此泵站遠程測控終端的核心設備采用了RTU控制器DATA-7301+DATA-7302，其中1個DATA-7301是總控制器，6個DATA-7302是分控制器分別監控1-6號潛污泵。主控制器根據用戶要求進行邏輯編程，通過CAN口對分控制器進行數據采集和命令下發，CAN口通訊比485串口通訊數據傳輸更快速，當主控制器帶多個子控制器時，某一臺控制器需要更換或暫停使用，都不會對整體系統運行造成影響，維護更簡單方便。
項目現場
監控軟件（出廠前軟件界面）

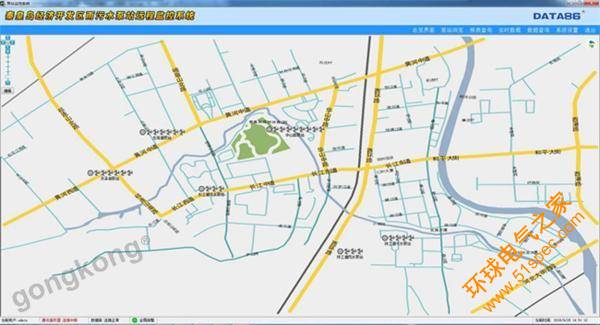

地圖總覽界面

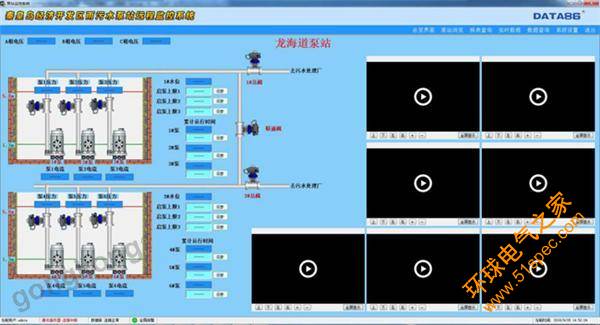

泵閥監控界面
