• 關鍵詞：                                                                組態軟件                                                                建筑節能                                                                樓宇系統                                                                電力系統

• 摘要：2004年至今，“建筑節能”熱風從北吹到南，而且越吹越烈，然而房地產商對于節能建筑的推廣卻是曲高和寡，隨著國家“十一五”規劃《綱要》的提出：把“十一五”時期單位GDP能耗降低20%左右作為約束性指標，“節能優先，效率為本”成為未來20年能源發展的基本方針，節能樓宇也將漸漸走近人們的視野。

2004年至今，“建筑節能”熱風從北吹到南，而且越吹越烈，然而房地產商對于節能建筑的推廣卻是曲高和寡，隨著國家“十一五”規劃《綱要》的提出：把“十一五”時期單位GDP能耗降低20%左右作為約束性指標，“節能優先，效率為本”成為未來20年能源發展的基本方針，節能樓宇也將漸漸走近人們的視野。

通過技術手段是節能的重要措施之一。一方面，通過變頻調速可有效地節約電能，另一方面通過監控平臺的搭建，不但提高樓宇的智能化，而且將提高樓宇的節能指標。相信基于紫金橋軟件的節能樓宇系統將會成為未來數字集約型城市的重要組成部分。

系統介紹

節能樓宇系統通過紫金橋監控組態軟件（Real）將樓宇的電力系統、照明系統、給排水系統、中央監控系統、空調系統、電梯控制系統、常規管理等系統集成在一起，同時整合安保、公共廣播、CATV、消防等系統，在集中監控管理的同時，對資源進行合理搭配利用，減少資源的額外開銷，實現節能減耗。

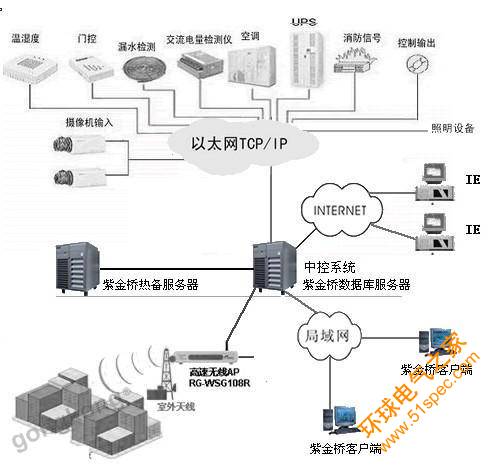

系統組成

整個系統主要是對建筑設備運行管理的監控，同時結合火災報警與消防聯動控制、電梯運行管制，公共安全技術防范等。

主要由中控系統、弱電節能與控制系統、暖通空調系統的監控(HVAC)、智能大廈內各弱電子系統、供配電與照明系統監控、冷水機組與熱交換機組的監控、新風機組及送排風機監控、電梯系統的監測、空調監控、給排水系統監控組成。另外還可集成對電視監控系統、盜報警系統、出入口控制及門禁系統、安保人員巡查系統、汽車庫綜合管理系統、各類重要倉庫防范設施、安全廣播信息系統的整合。

實現功能

節能樓宇利用紫金橋組態軟件進行計算機控制，主要完成以下功能：

1、根據節能樓宇的設計需求，制定系統的管理、調度、操作和控制的策略，利用組態軟件實現各分系統的統一管理和統籌監控。

2、采集和存儲有關數據與控制參數，對真實情況進行畫面的模擬，顯示系統運行的模擬圖像、趨勢曲線、日（月）報表、數據等，同時可實現各種需求的打印。

3、管理、監視與控制系統的運行，計算機操作人員通過對各子系統的控制，提高系統的效率，降低能源損耗。另外通過集中監控與管理，管理人員就可對看清整座大樓各部分設備的運行狀況，有利于大廈的安全管理及突發事件的快速處理。

4、進行系統運行的歷史記錄及趨勢分析，對異常情況進行跟蹤和報警，同時也對操作人員的操作記錄進行存檔。

5、統計設備的運行時間、進行設備維護、保養管理等，根據制定的控制策略，結合樓宇顯示情況進行合理調配和控制。

6、應用自動控制對樓宇實施全面的智能管理，通過對樓宇內的照明、空調、電力、電梯、照明等各設備的使用情況進行監控、調整，以達到節能的目的。

7、通過遠程IE瀏覽站實現遠程訪問。本系統可選擇支持WEB瀏覽的功能，控制人員在遠程計算機通過瀏覽器IE，直接觀看監控畫面，對數據進行分析，同時進行部分的控制。這樣有助于提高系統的方便性。

案例總結

通過該系統的建設實現了對樓宇設備進行全方位的監測、控制和綜合優化處理。同時可對樓宇全方位的了解，通過畫面清晰顯示大廈狀況，同時將數據進行存儲，漸漸形成專家庫，實現了樓宇的智能化和節能化。
