• 關鍵詞：                                                                士林                                                                SE3變頻器                                                                鉆床

• 摘要：鉆床主要用鉆頭在工件上加工孔的機床。鉆床原理為主驅動電機通過皮帶傳動帶動主軸旋轉，或通過皮帶傳動和主軸箱內的減速齒輪（以獲得更大的轉矩）帶動主軸旋轉，主驅電機則通過變頻器進行無極變速，實現高速或者低速穩定運行。本案采用士林SE3高性能變頻器。

一、鉆床設備簡介

鉆床主要用鉆頭在工件上加工孔的機床。鉆床原理為主驅動電機通過皮帶傳動帶動主軸旋轉，或通過皮帶傳動和主軸箱內的減速齒輪（以獲得更大的轉矩）帶動主軸旋轉，主驅電機則通過變頻器進行無極變速，實現高速或者低速穩定運行。本案采用士林SE3高性能變頻器。

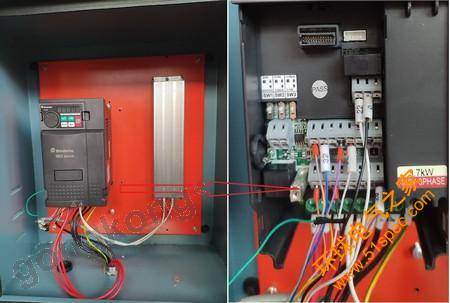

控制系統

變頻器配線

二、客戶需求說明

1)客戶電機規格380V/3.7KW、4極，變頻器選擇士林SE3-043-3.7K；

2)變頻器啟動、停止由外部端子控制、操作面板輸出模擬量0-10V控制運行頻率；

3)需求立即停止功能，實現無銜接式正反轉切換；

4)變頻器AM端子需輸出0～10V的電壓，可供上位機信號采集轉化為速度監控。

三、產品特色

1)硬件特殊設計抗震能力強；

2)接線防護罩增加防磨損電纜護套；

3)過載能力大幅提升可滿足沖床加工時下壓時瞬間電流沖擊；

4)搭載Soft-PWM機能，實現低噪音、低干擾運轉；

5)氣墊彈出時變頻器電壓回生抑制機能強化；

6)硬件式的保護回路設計，可快速執行對地短路和輸出短路保護；

7)全系列支持內建RFI濾波器，可有效抑制電磁干擾；

8)隔離風道：風扇風道密封設計，將散熱系統與電子零件隔離，粉塵不會經由風扇強制帶入

機體內部。
