• 關鍵詞：                                                                天然氣計量                                                                CDN12流量計算機                                                                色譜數據分析                                                                歷史查詢

• 摘要：本系統依托法國梅西公司生產的CDN12流量計算機，實現對天然氣輸送過程中多種參數和流量計算數據的顯示及保存，從而更為直觀和高效的實現對天然氣輸送過程的控制與計量。

系統背景

天然氣作為一種清潔高效的能源，已經越來越受到社會的關注，并在社會生產和生活中起到越來越重要的作用。因此，如何能高效、精確的計量天然氣使用情況就成為一個重要問題。

天然氣在傳輸和使用中受到多種環境因此的影響，溫度、壓力、差壓等參數都可能影響天然氣的計量。而天然氣作為一種混合氣體，其成分很多，主要包括CH4、C2H6、C3H8、CO2、N2等成分，成份中的差別將決定了天然氣使用中的特性。因此在計量過程中需要精確了解多種參數的情況。法國梅西公司生產的CDN12流量計算機可以很好的完成以上工作。

CDN12多功能流量計算機由法國梅西公司生產，此產品是歐共體認可的商貿結算儀表，產品符合歐洲、美國及國際標準。可以實現16位A/D數據采集，智能變送器輸入。儀器內置存儲卡，也可更換PCMCIA卡，可以實現歷史數據的部分保存。

CDN12多功能流量計算機概述

CDN12 流量計算機是專為流體（液體或氣體）測量而設計的。該機采用最新計算機技術，實現各種流體在生產、儲存和運輸等交接過程中所需的控制及精確計量和修正。

借助于 32位微處理器和 512K的可編程內存和 2 x 2Mb的閃存，CDN12流量計算機對計量過程中的各種參數進行采集、修正并計算，提高商貿交接過程中的計量準確度。

系統功能介紹

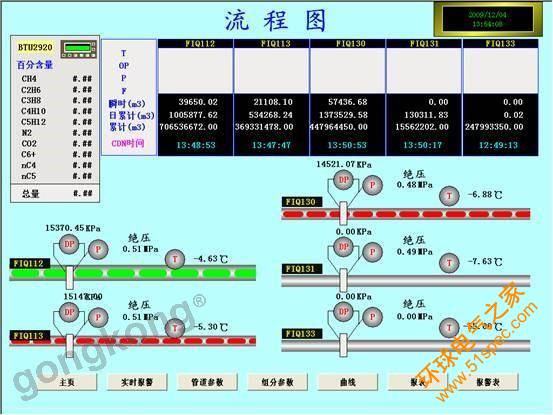

1、實時數據顯示：系統在工作過程中實時的顯示儀表檢測到的關鍵數據。此畫面中顯示了共計5條管線的實時數據，包括瞬時流量、累計流量、壓力、差壓、溫度和儀表時鐘。

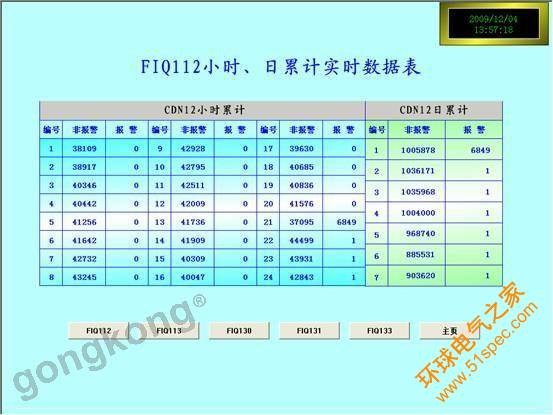

2、小時、日累計實時數據表。CDN12儀表自身可以存儲最近24小時的小時累計量，同時存儲最近7天的日累計量。

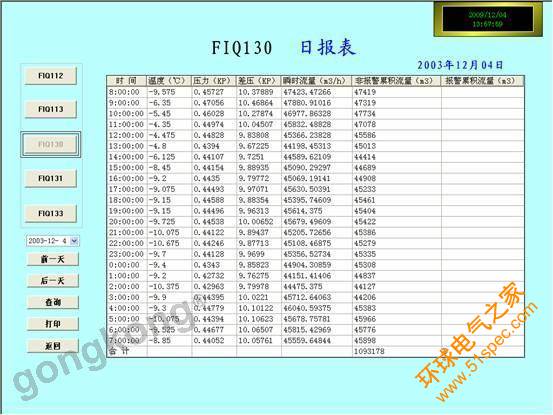

3、歷史數據的保存與讀取。系統可以按照客戶的要求訂制日報、月報、年報等報表格式。系統會定時自動將歷史數據保存到如Excel、ACCESS或SQL Server中，以方便其他系統或個人使用。系統也可以將數據保存到自帶的實時數據庫中，供本系統自身調用。

通過點擊相應的“查詢”按鈕就可以在表格中看到歷史數據。

4、色譜數據。對于天然氣的計量，氣體中的成分十分重要，直接決定了天然氣的使用情況。本系統有兩種方式獲得成分數據：一是通過人工錄入的方式，手工定時測算出成分含量，然后將數據人工填寫到系統中，由系統將數據發送給CDN12儀表，供其計算；二是系統可以自動采集色譜分析儀表的數據，定時或實時將數據發送給CDN12儀表。

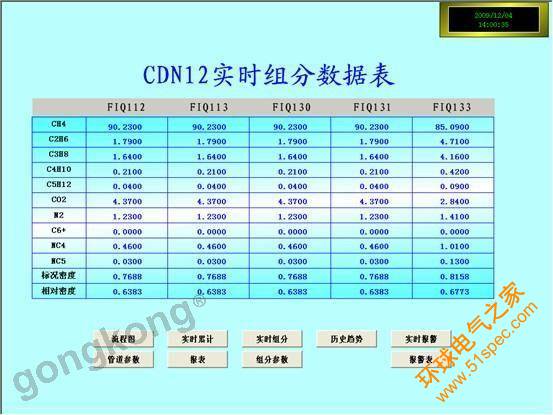

上圖顯示的是CDN12儀表中當前的成分數據。

下圖為人工錄入成分數據。

總結

CDN12流量計算機具有很高的精確度和很好的可靠性，但顯示面板很小。使用本系統后，可以很好的實現數據檢測和數據保存。并可以完成天然氣成分的方便操作。更大程度的發揮了儀表的功能。

本系統已通過客戶的驗收并投入使用。通過系統的使用，用戶可以很好的實現天然氣輸送的計量和結算工作，提高了計量的可靠性。
