一、簡介

　　隨著人民生活水平的不斷提高,對家具的要求也越來越高,不再只要求其堅固耐用,更要求其外表美觀,在實現其基本使用功能的同時,達到裝飾居室或辦公場所的目的。

　　二、工藝要求

　　四臺拋光輪電機，四臺擺動輪電機，一臺輸送電機，一臺高度調節電機。設備要求觸摸屏具有調節變頻器速度，顯示平臺當前高度的功能，可啟動停止設備中的電機，變頻器等。

　　三、機器特色

　　在木工機械業內簡稱拋光機，是木工機械生產企業，主要針對木工板材加工業、地板墻板加工業、竹木工藝品加工業、竹木玩具加工企業，專門開發的拋光設備，具有操作簡單、自動化程度高、生產效率高、技術成熟穩定、配套完善等特點，可以和自動生產流水線完美的對接，組成各種自動生產線。

　　四、方案

　　該控制系統采用維控人機界面LEVI700LK，PLC主機采用LX3V-1616MR構成。

　　一般的全自動砂光機要有

　　1：設備的運行按鈕。

　　2：參數設置畫面。

　　3：設備常規故障報警和保護動作。

　　4：輸送帶當前高度顯示(通過高速計數器指令實現)。

　　5：各變頻器頻率可在觸摸屏上設置和顯示(通過485通訊來實現)。

　　五、程序簡要介紹

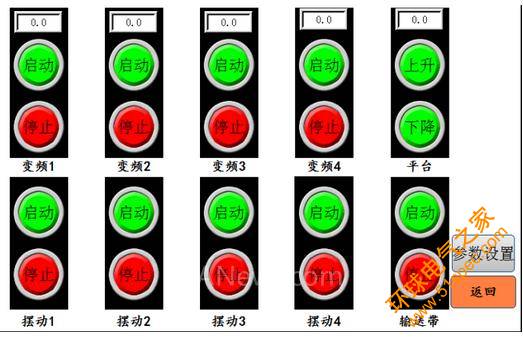

　　HMI程序

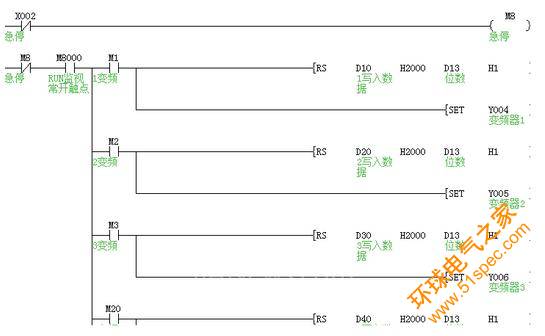

　　PLC部分程序

　　六、工程總結

　　拋光機設備的不斷更新換代，和一些新的工藝的不斷涌現，打磨的質量和效率也不斷的提高。

　　維控觸摸屏和plc的產品質量和穩定性都很好，例如設備上應用的高速計數指令的精確計數，和485通訊的抗干擾能力，在滿足客戶工藝要求的前提下，同時提高了設備的控制精度和穩定性，在木工行業得到了市場的認可，維控產品給拋光機廠家提供更好的工藝和解決方案，并配合廠家，研發更高端的設備。為客戶提供高效，先進、節能的產品。

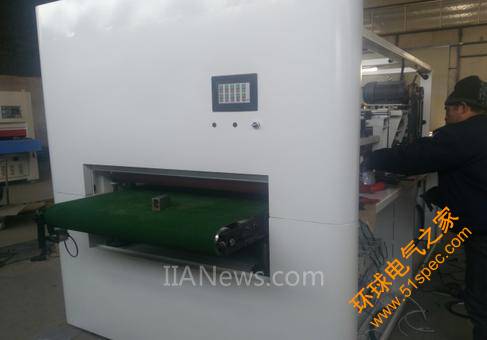

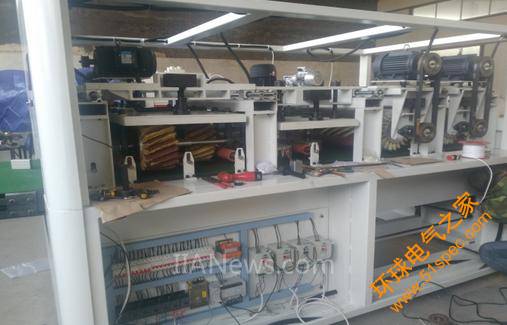

　　七、機器圖片
